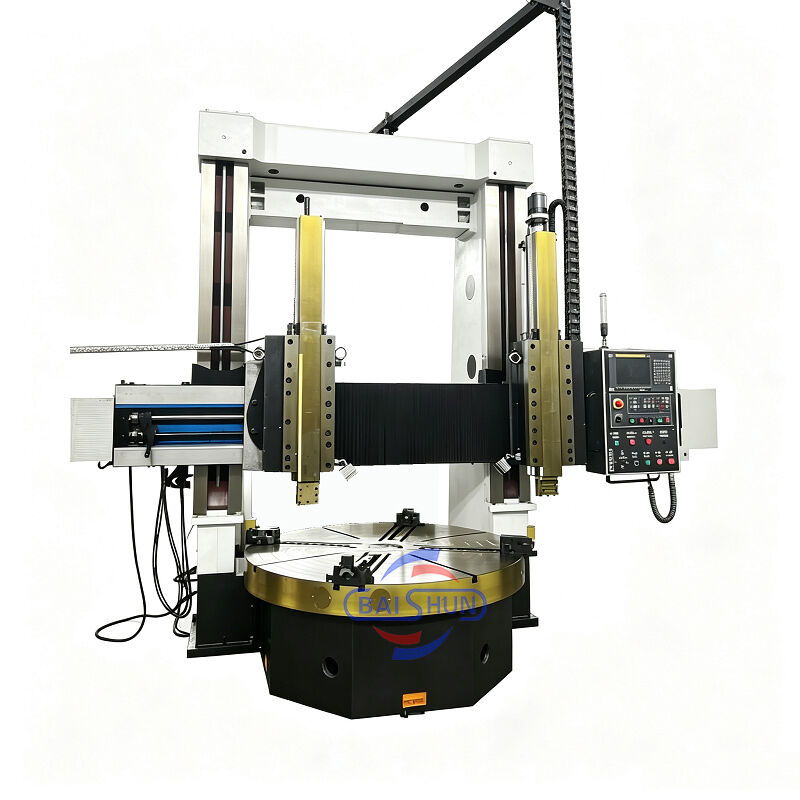

چرخ چرخ دار CK5225 CNC ستون دوگانه عمودی دستگاه چرخ دار سنگین VTL

ماشین تراش عمودی دو ستونه یک قطعه تجهیزات پیشرفته است که اجزای مکانیکی، الکتریکی و هیدرولیکی را ترکیب می کند. این دستگاه اصول طراحی مدرن و تکنیک های تولید را با استفاده از بهینه سازی CAD و قطعات پیشرفته از منابع داخلی و بین المللی به کار می گیرد. این ماشین دارای ساختاری مستحکم است که استحکام استثنایی، سختی استاتیکی و دینامیکی بالا، قابلیت های ماشینکاری دقیق، ظرفیت بار سنگین، راندمان، دوام و عملکرد قابل اعتماد را ارائه می دهد. تمام مشخصات فنی اصلی قطعات ماشین مطابق با استانداردهای ملی است.

صفحه کار

صفحه کار شامل پایه صفحه کار، صفحه کار، قطعات اسپیندل و دستگاه انتقال است. صفحه کار و پایه صفحه کار ساختار چدن یکپارچه ای دارند که از چدن با استحکام بالا و تنش کم استفاده می کند و از استحکام، مقاومت و پایداری حرارتی کافی برخوردار است. یاتاقان اسپیندل صفحه کار از یاتاقان غلتکی استوانه ای کوتاه دو ردیفه با دقت بالا استفاده می کند. این امر می تواند چرخش با دقت بالا و عمر طولانی صفحه کار را تضمین کند.

انتقال اصلی

سیستم انتقال اصلی دستگاه، انتقال شفت عمودی است. این سیستم از موتور سروو AC اسپیندل برای رانندگی استفاده می کند؛ گیربکس با فشار سیلندر تعویض دنده، تبدیل دو مرحله ای مکانیکی را انجام می دهد، به طوری که صفحه کار می تواند تنظیم سرعت بدون پله در محدوده 0.63-63 دور در دقیقه را انجام دهد.

قاب گانتری

این قاب از ستون های عمودی چپ و راست و تیر اتصال تشکیل شده است. گانتری و پایه صفحه کار ساختار آب بندی را تشکیل می دهند. در قسمت بالای گانتری، جعبه بالابر چپ و راست وجود دارد که توسط موتور AC کششی دو محوره رانده می شود. از طریق جفت چرخ دنده، کرم و جفت چرخ دنده و پیچ های دوگانه، تیر در امتداد ریل راهنمای ستون چپ و راست حرکت بالابر را انجام می دهد.

تیر

تیر از چدن با استحکام بالا و تنش کم با استحکام و مقاومت کافی استفاده می کند تا دقت ماشین را برای حفظ و پایداری طولانی مدت تضمین کند. تیر در جلوی ستون عمودی قرار دارد و حرکت عمودی را در امتداد ریل راهنمای ستون عمودی انجام می دهد. در پشت تیر، 4 نقطه گیره هیدرولیکی وجود دارد. در دو طرف تیر، جعبه تغذیه برای استراحت ابزار وجود دارد.
