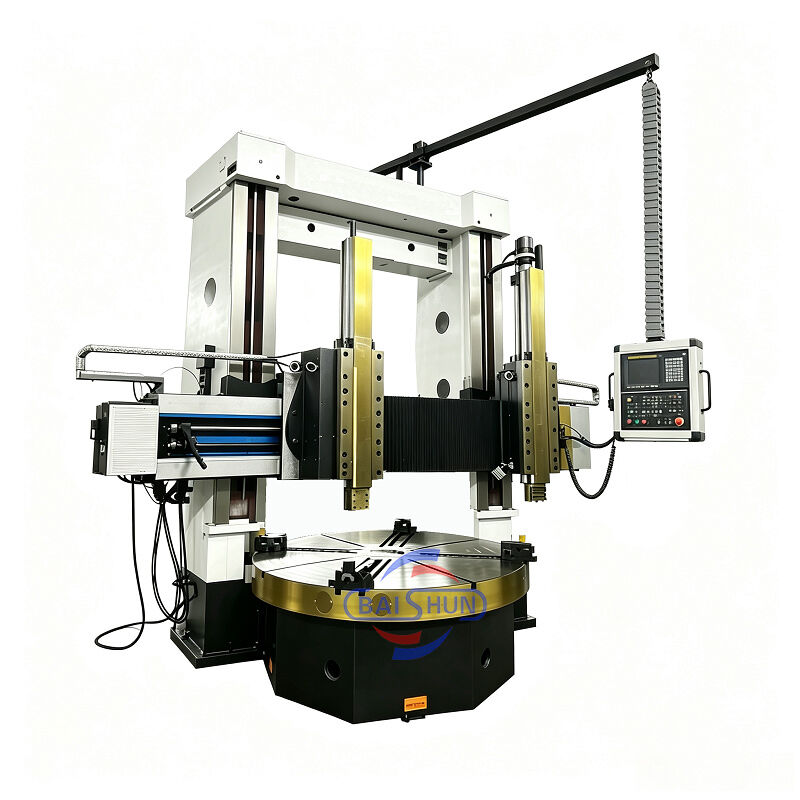

قوی مربع رام ابزار برش پست CNC تراشه عمودی برای چرخاندن سیلندر

تراش عمودی دو ستونه یک دستگاه پیشرفته است که اجزای مکانیکی، الکتریکی و هیدرولیکی را ترکیب می کند. این دستگاه اصول طراحی مدرن و تکنیک های تولید را با استفاده از بهینه سازی CAD و قطعات پیشرفته از منابع داخلی و بین المللی به کار می گیرد. این دستگاه دارای ساختاری مستحکم است که استحکام استثنایی، سفتی استاتیکی و دینامیکی بالا، قابلیت های ماشینکاری دقیق، ظرفیت بار سنگین، راندمان، دوام و عملکرد قابل اعتماد را ارائه می دهد. تمام مشخصات فنی اصلی قطعات دستگاه مطابق با استانداردهای ملی است.

صفحه کار

صفحه کار شامل پایه صفحه کار، صفحه کار، قطعات اسپیندل و دستگاه انتقال است. صفحه کار و پایه صفحه کار ساختار یکپارچه چدن هستند که از چدن با استحکام بالا و تنش کم استفاده می کنند که دارای سفتی، استحکام و پایداری حرارتی کافی است. یاتاقان اسپیندل صفحه کار از یاتاقان غلتکی استوانه‌ای کوتاه دو ردیفه با دقت بالا استفاده می‌کند. این امر می‌تواند چرخش با دقت بالای صفحه کار و عمر طولانی را تضمین کند.

انتقال اصلی

سیستم انتقال اصلی دستگاه، انتقال شفت عمودی است. این دستگاه از موتور سروو AC اسپیندل برای رانندگی استفاده می کند؛ گیربکس با فشار سیلندر تعویض دنده، دو مرحله دنده مکانیکی را انجام می دهد، به طوری که صفحه کار می تواند تنظیم سرعت بدون پله در محدوده 0.63-63 دور در دقیقه را انجام دهد.

قاب گانتری

این قاب از ستون های عمودی چپ و راست و تیر اتصال تشکیل شده است. گانتری و پایه صفحه کار ساختار آب بندی را تشکیل می دهند. در قسمت بالای گانتری، جعبه بالابر چپ و راست وجود دارد که توسط موتور AC کششی دو محوره رانده می شود. از طریق جفت چرخ دنده، جفت کرم و چرخ دنده و پیچ های دوگانه، تیر در امتداد ریل راهنمای ستون چپ و راست حرکت بالابر را انجام می دهد.

تیر

تیر از چدن با استحکام بالا و تنش کم با سفتی و استحکام کافی استفاده می کند تا دقت دستگاه را برای حفظ و پایداری طولانی مدت تضمین کند. تیر در جلوی ستون عمودی قرار دارد و حرکت عمودی را در امتداد ریل راهنمای ستون عمودی انجام می دهد. در پشت تیر، 4 نقطه گیره هیدرولیکی وجود دارد. در دو طرف تیر، جعبه تغذیه برای استراحت ابزار وجود دارد.
