تراش چرخشی ماشین کاری فلزی Vtl چین با قطر بزرگ تراش عمودی چرخشی

Name: تراش چرخشی ماشین کاری فلزی Vtl چین با قطر بزرگ تراش عمودی چرخشی
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5240
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY

گواهی: CE，ISO

شماره مدل: CK5240

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: negotiable

جزئیات بسته بندی: 1. بیرون ما محصول را با پلاستیک بسته بندی می کنیم تا از خیس شدن جلوگیری کنیم.2. خارج از ماشین چرخ دا

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                ماشین چرخ دار عمودی CNC, ماشین چرخ دار عمودی قطر بزرگ, ماشین چرخ دار عمودی VTL چین


نام محصول:	تراش تراش عمودی با قطر بزرگ	حداکثر قطر چرخش ((ملی متر):	4000
حداکثر ارتفاع قطعه ووک:	1600 میلی متر	ظرفیت ماشینکاری:	وظیفه سنگین
تعداد دوک ها:	دوبل	دقت موقعیت گذاری (ملی متر):	0.003 ±
تکرارپذیری (X/Y/Z) (mm):	0.002 ±	ولتاژ:	380 ولت
سیستم کنترل Cnc:	GSK/SIEMENS/FANUC	کلمات کلیدی:	تراش چرخشی عمودی
تابع:	تراشکاری فلز	رنگ:	سفارشی

نام محصول:	تراش تراش عمودی با قطر بزرگ
حداکثر قطر چرخش ((ملی متر):	4000
حداکثر ارتفاع قطعه ووک:	1600 میلی متر
ظرفیت ماشینکاری:	وظیفه سنگین
تعداد دوک ها:	دوبل
دقت موقعیت گذاری (ملی متر):	0.003 ±
تکرارپذیری (X/Y/Z) (mm):	0.002 ±
ولتاژ:	380 ولت
سیستم کنترل Cnc:	GSK/SIEMENS/FANUC
کلمات کلیدی:	تراش چرخشی عمودی
تابع:	تراشکاری فلز
رنگ:	سفارشی

تراش چرخشی ماشین کاری فلزی Vtl چین با قطر بزرگ تراش عمودی چرخشی

Vtl چین CNC فلز ماشین آلات چرخ دار قطر بزرگ عمودی چرخ دار:

چرخ دو ستون عمودی یک قطعه پیشرفته از تجهیزات است که اجزای مکانیکی، الکتریکی و هیدرولیکی را ترکیب می کند.شامل اصول طراحی مدرن و تکنیک های تولید است، با استفاده از بهینه سازی CAD و اجزای پیشرفته از منابع داخلی و بین المللی. ماشین دارای یک ساختار قوی است که قدرت استثنایی را ارائه می دهد.سفتی ایستاتیک و پویا بالا، قابلیت های ماشینکاری دقیق، ظرفیت بار سنگین، کارایی، دوام و عملکرد قابل اعتماد.

میز کار

میز کار دارای پایه میز کار، میز کار، قطعات پیچ و دستگاه انتقال است. میز کار و پایه میز کار ساختاری کل آهن ریخته شده است که از آهن ریخته شده با مقاومت بالا و فشار کم استفاده می کند.که سفتي کافي داره، قدرت و پایداری حرارتی. تابلو اسپندل میز کار دارای تابلو رول کوتاه دو ردیف با دقت بالا است. این می تواند چرخش دقیق بالای میز کار و عمر طولانی را تضمین کند..

انتقال اصلی

سیستم انتقال اصلی ماشین انتقال عمودی می باشد. این موتور برای رانندگی استفاده می کند.جعبه گیربکس تبدیل دو گیربکس مکانیکی را توسط سیلندر شیفت به دست می آورد که چرخ چرخ را فشار می دهد، به طوری که میز کار می تواند تنظیم سرعت بدون گام را در عرض 0.63-63r / min انجام دهد.

قاب گانتری

این ساختمان از ستون های عمودی سمت چپ و راست و تخته اتصال تشکیل شده است. گانتری و پایه میز کار ساختار مهر و موم را تشکیل می دهند. در قسمت بالای گانتری، جعبه بلند چپ و راست وجود دارد.با موتور دو محوری کششی AC. از طریق جفت دنده، کرم و جفت دنده و دو بار leadscrews را به حرکت بلند کردن در امتداد ریل راهنمای ستون چپ و راست انجام دهید.

پرتو

بیام از آهن ریخته شده با قدرت بالا و فشار کم با سفتی و قدرت کافی استفاده می کند تا دقت ماشین را برای حفظ و ثبات طولانی مدت تضمین کند.پرتو در مقابل ستون عمودی است، و حرکت عمودی را در امتداد مسیر عمودی ستون انجام می دهد. در پشت پرتگاه ، 4 نقطه کلیمپ هیدرولیکی وجود دارد. در هر دو طرف پرتگاه ، جعبه تغذیه برای استراحت ابزار وجود دارد.

پارامتر ماشین

مشخصات	واحد	CK5225	CK5231	CK5240Q	CK5240
حداکثر قطر چرخش	mm	2500	3150	4000	4000
حداکثر ارتفاع قطعه کار	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
حداکثر وزن قطعه کار	T	۱۰/۲۰	۱۰/۲۰	۱۰/۲۰	32
قطر میز کار	mm	2250	2830	۲۸۳۰/۳۱۵۰	3200/3600
محدوده سرعت میز	r/min	2-63	2-63	2-63	2-63
گام ها		16	16	16	16
حداکثر گشتاور میز کار	KN.m	63	63	63	100
عبور سریع از سر ریل	mm/min	4000	4000	4000	4000
حرکت عمودی سر راه آهن راست	. نه	35	35	35	40
حرکت عمودی سر راه آهن چپ	kn	30	30	30	30
نیروی برش محدوده از سر راه آهن راست	mm/min	1-50	1-50	1-50	1-50
نیروی برش محدوده از سر راه آهن راست	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
حرکت بازو	mm	1000	1000	1000	1250
بخش دست	mm	255×200	255×200	255×200	۲۴۰×۲۴۰
چرخش سر راه آهن سمت چپ و راست	°	±30°	±30°	±30°	±30°
بخش ابزار	mm	40×50	40×50	40×50	50×50
قدرت موتور اصلی	kw	55	55	55	75
ابعاد کلی	سانتی متر	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

عکس های محصول

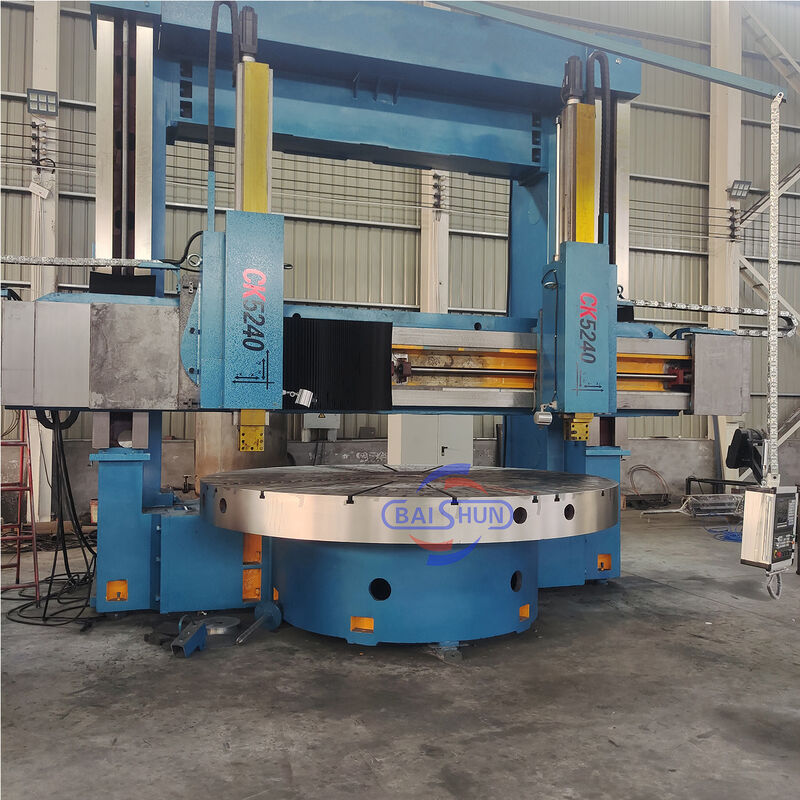

تراش چرخشی ماشین کاری فلزی Vtl چین با قطر بزرگ تراش عمودی چرخشی 0

حمل و نقل:

برای اطلاعات بیشتر و مشخصات، لطفاً با:

تراش چرخشی ماشین کاری فلزی Vtl چین با قطر بزرگ تراش عمودی چرخشی 9
