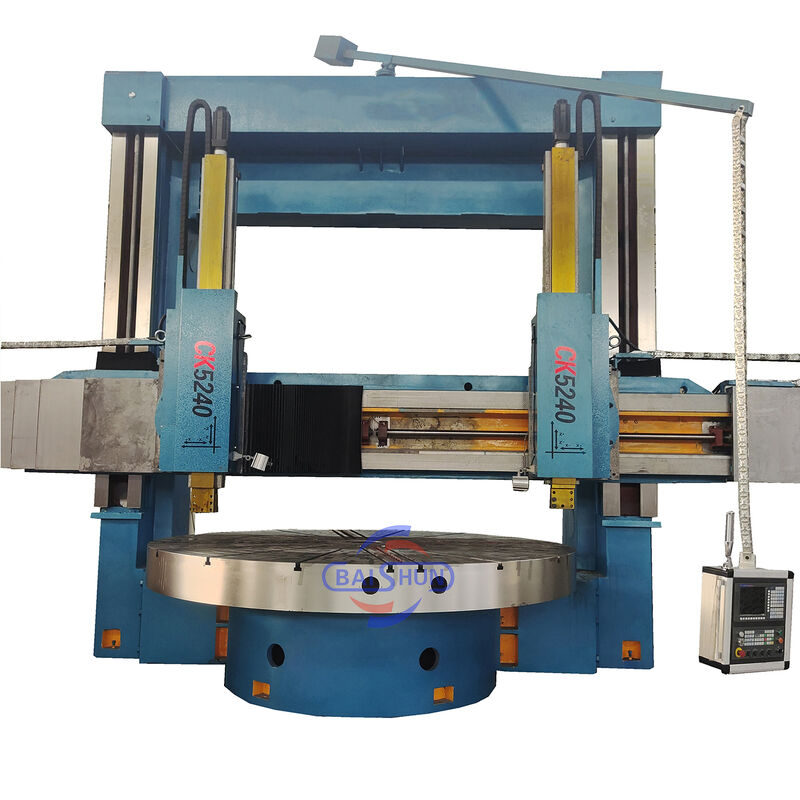

2 محور ابزار ماشین آلات فلزی CNC ستون دوگانه عمودی چرخ دار قطر بزرگ

ماشین تراش عمودی دو ستونی یک قطعه پیشرفته از تجهیزات است که اجزای مکانیکی، الکتریکی و هیدرولیک را ترکیب می کند. این شامل اصول طراحی مدرن و تکنیک های ساخت، بهینه سازی CAD و اجزای پیشرفته از منابع داخلی و بین المللی است. این دستگاه دارای ساختاری قوی است که دارای استحکام استثنایی، سختی استاتیکی و دینامیکی بالا، قابلیت‌های ماشینکاری دقیق، ظرفیت بار سنگین، کارایی، دوام و عملکرد قابل اعتماد است. تمام مشخصات فنی اصلی قطعات ماشین با استانداردهای ملی مطابقت دارد.

میز کار

میز کار دارای پایه میز کار، میز کار، قطعات دوک و دستگاه انتقال است. میز کار و پایه میز کار ساختار کامل چدن هستند که از ریخته گری آهن با استرس کم استحکام بالا استفاده می کنند که دارای استحکام، استحکام و پایداری گرمایی کافی است. یاتاقان دوکی میز کار از بلبرینگ غلتکی استوانه ای کوتاه دو ردیفه با دقت بالا استفاده می کند. این می تواند چرخش میز کار را با دقت بالا و عمر طولانی تضمین کند.

انتقال اصلی

سیستم انتقال اصلی دستگاه انتقال شفت عمودی است. این موتور سروو AC دوکی را برای درایو به کار می برد. گیربکس با فشار دادن سیلندر تعویض دنده به دنده دو دنده مکانیکی دست می یابد، به طوری که میز کار می تواند تنظیم سرعت بدون پله را در 0.63-63r/min انجام دهد.

قاب دروازه ای

از ستون های عمودی چپ و راست و تیر اتصال تشکیل شده است. دروازه ای و پایه میز کار ساختار آب بندی را تشکیل می دهند. در قسمت بالای دروازه، جعبه بالابر چپ و راست وجود دارد که توسط موتور AC کششی دو محوره هدایت می شود. از طریق جفت چرخ دنده، کرم و جفت چرخ دنده و پیچ های دوتایی تیر را به انجام حرکت بالابر در امتداد ریل راهنمای ستون چپ و راست می رساند.

پرتو

Beam از ریخته گری آهن با استحکام بالا و استرس کم با استحکام و استحکام کافی استفاده می کند تا از دقت دستگاه برای حفظ ماندگاری و پایداری طولانی مدت اطمینان حاصل شود. تیر در جلوی ستون عمودی است و حرکت عمودی را در امتداد راهنما ستون عمودی انجام می دهد. در پشت تیر، 4 نقطه گیره هیدرولیک وجود دارد. در دو طرف تیر، جعبه تغذیه برای استراحت ابزار وجود دارد.
