دستگاه تراش عمودی CNC دو اسپیندل برای بدنه شیر و قطعات پمپ

Name: دستگاه تراش عمودی CNC دو اسپیندل برای بدنه شیر و قطعات پمپ
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY

گواهی: CE/ISO9001

شماره مدل: CK5235

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: negotiable

جزئیات بسته بندی: 1. Outside we will pack the product with plasitic to prevent wet. 1. برای جلوگیری از خیس ش

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
دستگاه تراش عمودی CNC دو اسپیندل,دستگاه تراش عمودی برای بدنه شیر,دستگاه تراش CNC برای قطعات پمپ
,
Vertical lathe machine for valve body
,
CNC lathe machine for pump parts

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

3500

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

50 دور در ساعت

ظرفیت ماشینکاری:

وظیفه متوسط

سوراخ دوک (mm):

130

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور دوک (KW):

30

تعداد دوک ها:

دوقلو

Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):

3500

تعداد محورها:

2

سفر (محور X) (میلی متر):

750 میلی متر

سفر (محور Z) (میلی متر):

1800 میلی متر

دقت موقعیت گذاری (ملی متر):

±0.005

تکرارپذیری (X/Y/Z) (mm):

±0.005

ابعاد (l*w*h):

۳۹۵۰*۶۳۰۰*۴۳۵۰ میلی متر

وزن (کیلوگرم):

35000

حداکثر وزن قطعه کار::

8000 کیلوگرم

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

3500

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

50 دور در ساعت

ظرفیت ماشینکاری:

وظیفه متوسط

سوراخ دوک (mm):

130

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور دوک (KW):

30

تعداد دوک ها:

دوقلو

Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):

3500

تعداد محورها:

2

سفر (محور X) (میلی متر):

750 میلی متر

سفر (محور Z) (میلی متر):

1800 میلی متر

دقت موقعیت گذاری (ملی متر):

±0.005

تکرارپذیری (X/Y/Z) (mm):

±0.005

ابعاد (l*w*h):

۳۹۵۰*۶۳۰۰*۴۳۵۰ میلی متر

وزن (کیلوگرم):

35000

حداکثر وزن قطعه کار::

8000 کیلوگرم

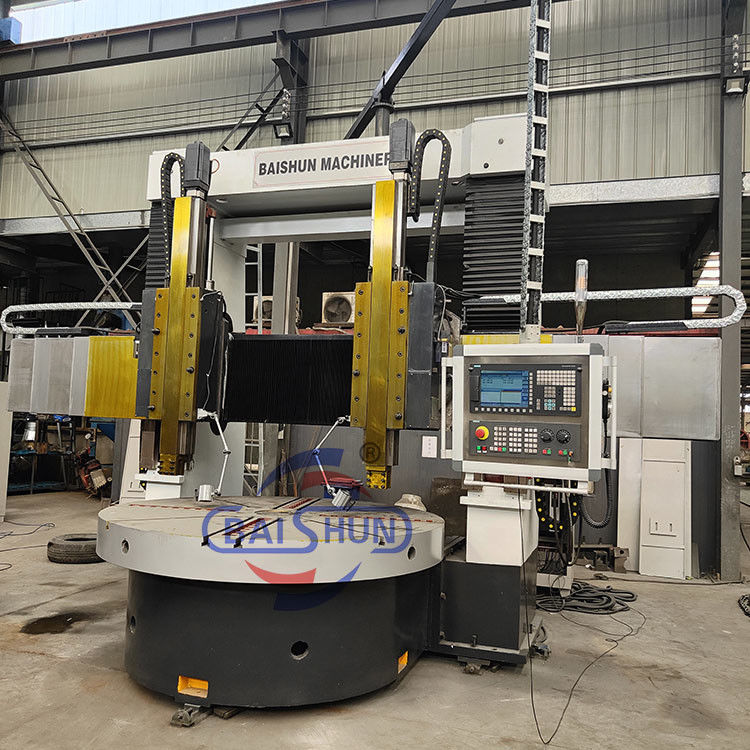

دستگاه تراش عمودی CNC دو اسپیندل برای بدنه شیر و قطعات پمپ

دستگاه تراش عمودی CNC دو اسپیندل برای بدنه شیر و قطعات پمپ

این دستگاه تراش عمودی CNC دو اسپیندل به طور ویژه برای ماشینکاری کارآمد بدنه شیر و اجزای پمپ طراحی شده است.
با پیکربندی دو اسپیندل، بهره وری را به طور قابل توجهی بهبود می بخشد و دقت بالایی را برای کاربردهای پردازش فلزات صنعتی تضمین می کند.

میز کار:

میز کار از پایه میز کار، میز کار، اجزای اسپیندل و دستگاه انتقال تشکیل شده است. این قطعه از چدن ساخته شده و از ریخته گری چدن با استحکام بالا و تنش کم استفاده می کند که استحکام کافی، مقاومت و پایداری حرارتی را تضمین می کند. یاتاقان اسپیندل میز کار از بلبرینگ های غلتکی استوانه ای کوتاه دو ردیفه با دقت بالا استفاده می کند که چرخش دقیق و عمر عملیاتی طولانی را تضمین می کند.

انتقال اصلی:

دستگاه از سیستم انتقال شفت عمودی به عنوان سیستم محرکه اصلی خود استفاده می کند. از موتور سروو AC برای به حرکت درآوردن اسپیندل استفاده می کند. گیربکس با تعویض سیلندر، تبدیل مکانیکی دو دنده را امکان پذیر می کند و به میز کار اجازه می دهد تا تنظیم سرعت بدون پله در محدوده 0.63-63 دور در دقیقه را بدست آورد.

پارامتر دستگاه

مشخصات واحد CK5225 CK5231 CK5240Q CK5240

حداکثر قطر تراشکاری میلی متر 2500 3150 4000 4000

حداکثر ارتفاع قطعه کار میلی متر 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500

حداکثر وزن قطعه کار تن 10/20 10/20 10/20 32

قطر میز کار میلی متر 2250 2830 2830/3150 3200/3600

محدوده سرعت میز دور در دقیقه 2-63 2-63 2-63 2-63

مراحل
16 16 16 16

حداکثر گشتاور میز کار KN.m 63 63 63 100

حرکت سریع سر ریل میلی متر در دقیقه 4000 4000 4000 4000

حرکت عمودی رم سر ریل راست Kn 35 35 35 40

حرکت عمودی رم سر ریل چپ kn 30 30 30 30

محدوده نیروی برش سر ریل راست میلی متر در دقیقه 1-50 1-50 1-50 1-50

محدوده نیروی برش سر ریل راست میلی متر در دقیقه 0.1-1000 0.1-1000 0.1-1000 0.1-1000

حرکت بازو میلی متر 1000 1000 1000 1250

مقاطع بازو میلی متر 255×200 255×200 255×200 240×240

چرخش سر ریل چپ و راست درجه ±30° ±30° ±30° ±30°

مقاطع ابزار میلی متر 40×50 40×50 40×50 50×50

توان موتور اصلی کیلووات 55 55 55 75

ابعاد کلی سانتی متر 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520

عکس محصولات

ما تولید کننده مستقیم دستگاه تراش هستیم، نه یک شرکت بازرگانی،
که به این معنی است که می توانیم بهترین قیمت ها را به شما ارائه دهیم.

خوش آمدید با ما تماس بگیرید:)
تلفن/واتساپ: +86 18003851898 (خانم دورا)
