ماشین تراش عمودی CNC دو ستونه با قطر بزرگ دو اسپیندل

Name: ماشین تراش عمودی CNC دو ستونه با قطر بزرگ دو اسپیندل
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY

گواهی: CE/ISO9001

شماره مدل: CK5235

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: negotiable

جزئیات بسته بندی: 1. Outside we will pack the product with plasitic to prevent wet. 1. برای جلوگیری از خیس ش

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
چرخ CNC عمودی دو ستون,دستگاه تراش با قطر بزرگ,ماشین تراش عمودی دو اسپیندل
,
Large Diameter Turning Machine
,
Twin Spindle Vertical Lathe

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

3500

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

50 دور در ساعت

ظرفیت ماشینکاری:

وظیفه متوسط

سوراخ دوک (mm):

130

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور دوک (KW):

30

تعداد دوک ها:

دوقلو

Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):

3500

تعداد محورها:

2

سفر (محور X) (میلی متر):

750 میلی متر

سفر (محور Z) (میلی متر):

1800 میلی متر

دقت موقعیت گذاری (ملی متر):

±0.005

تکرارپذیری (X/Y/Z) (mm):

±0.005

ابعاد (l*w*h):

۳۹۵۰*۶۳۰۰*۴۳۵۰ میلی متر

وزن (کیلوگرم):

35000

حداکثر وزن قطعه کار::

8000 کیلوگرم

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

3500

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

50 دور در ساعت

ظرفیت ماشینکاری:

وظیفه متوسط

سوراخ دوک (mm):

130

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور دوک (KW):

30

تعداد دوک ها:

دوقلو

Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):

3500

تعداد محورها:

2

سفر (محور X) (میلی متر):

750 میلی متر

سفر (محور Z) (میلی متر):

1800 میلی متر

دقت موقعیت گذاری (ملی متر):

±0.005

تکرارپذیری (X/Y/Z) (mm):

±0.005

ابعاد (l*w*h):

۳۹۵۰*۶۳۰۰*۴۳۵۰ میلی متر

وزن (کیلوگرم):

35000

حداکثر وزن قطعه کار::

8000 کیلوگرم

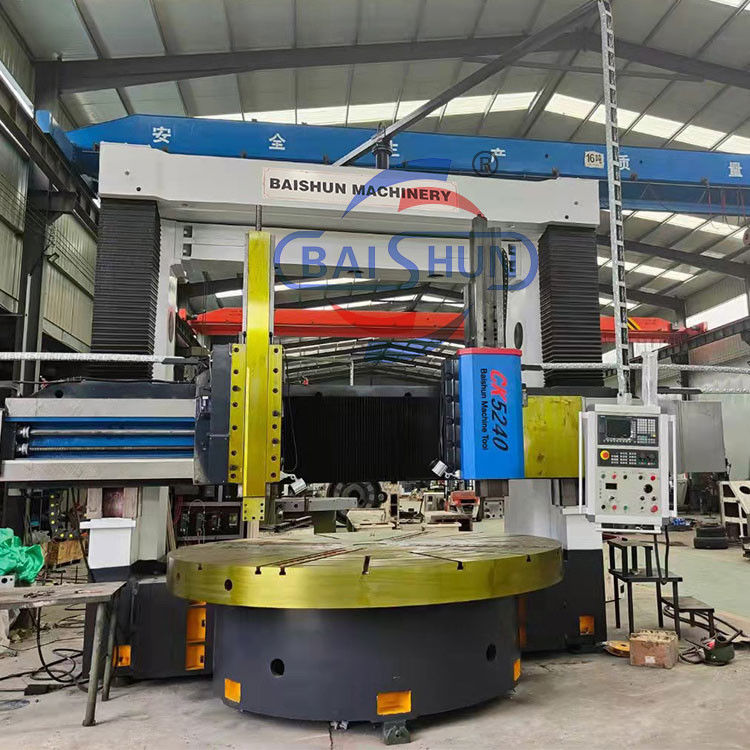

ماشین تراش عمودی CNC دو ستونه با قطر بزرگ دو اسپیندل

ماشین تراش عمودی CNC دو ستونه با قطر بزرگ دو اسپیندل

ماشین تراش عمودی CNC ما به طور ویژه برای تراشکاری فلزات سنگین و قطعات کار با قطر بزرگ طراحی شده است.
این دستگاه به طور گسترده در ماشینکاری فلنج‌ها، حلقه‌های یاتاقان، شیرها و سایر اجزای صنعتی استفاده می‌شود.
این دستگاه با ساختار دو ستونه صلب و سیستم CNC پیشرفته، دقت بالا، پایداری و کارایی را تضمین می‌کند.

ماشین تراش عمودی دو ستونه یک تجهیزات پیشرفته با ادغام مکانیکی-الکتریکی-هیدرولیکی است که فلسفه طراحی جدید و فناوری ساخت را جذب کرده است. این دستگاه از روش طراحی بهینه‌سازی CAD استفاده می‌کند و اجزای کاربردی پیشرفته داخلی و خارجی را مجهز می‌کند. از نظر ساختاری، استحکام بالا، سختی دینامیکی و استاتیکی بالا، دقت بالا، بار سنگین، کارایی بالا، عمر طولانی، حرکت ایمن و قابل اعتماد را به دست می‌آورد. مشخصات فنی اصلی هر قسمت از ماشین مطابق با استانداردهای ملی مربوطه است.

ماشین شامل پایه صفحه گردان، صفحه گردان، جعبه انتقال اصلی، قاب دروازه، تیر، ریل ابزار، جعبه تغذیه، سیستم الکتریکی، ایستگاه عملیات، سیستم هیدرولیک، دستگاه حفاظت و غیره است.

صفحه گردان:

صفحه گردان شامل پایه صفحه گردان، صفحه گردان، اجزای اسپیندل و دستگاه انتقال است. این دستگاه از چدن ساخته شده و از ریخته‌گری چدن با استحکام بالا و تنش کم استفاده می‌کند که استحکام، مقاومت و پایداری حرارتی کافی را تضمین می‌کند. بلبرینگ اسپیندل صفحه گردان از بلبرینگ‌های غلتکی استوانه‌ای کوتاه دو ردیفه با دقت بالا استفاده می‌کند که چرخش دقیق و عمر عملیاتی طولانی را تضمین می‌کند.

انتقال اصلی:

این دستگاه از سیستم انتقال شفت عمودی به عنوان سیستم محرکه اصلی خود استفاده می‌کند. این دستگاه از موتور سروو AC برای راندن اسپیندل استفاده می‌کند. گیربکس امکان تبدیل مکانیکی دو مرحله‌ای را با جابجایی سیلندر فراهم می‌کند و به صفحه گردان اجازه می‌دهد تا در محدوده 0.63-63 دور در دقیقه تنظیم سرعت بدون پله را به دست آورد.

پارامتر دستگاه

مشخصات واحد CK5225 CK5231 CK5240Q CK5240

حداکثر قطر تراشکاری میلی‌متر 2500 3150 4000 4000

حداکثر ارتفاع قطعه کار میلی‌متر 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500

حداکثر وزن قطعه کار تن 10/20 10/20 10/20 32

قطر صفحه گردان میلی‌متر 2250 2830 2830/3150 3200/3600

محدوده سرعت صفحه گردان دور در دقیقه 2-63 2-63 2-63 2-63

مراحل
16 16 16 16

حداکثر گشتاور صفحه گردان KN.m 63 63 63 100

حرکت سریع سر ریل میلی‌متر در دقیقه 4000 4000 4000 4000

حرکت عمودی ریل سر راست Kn 35 35 35 40

حرکت عمودی ریل سر چپ kn 30 30 30 30

محدوده نیروی برش سر ریل راست میلی‌متر در دقیقه 1-50 1-50 1-50 1-50

محدوده نیروی برش سر ریل راست میلی‌متر در دقیقه 0.1-1000 0.1-1000 0.1-1000 0.1-1000

حرکت بازو میلی‌متر 1000 1000 1000 1250

مقاطع بازو میلی‌متر 255×200 255×200 255×200 240×240

چرخش سر ریل چپ و راست درجه ±30° ±30° ±30° ±30°

مقاطع ابزار میلی‌متر 40×50 40×50 40×50 50×50

توان موتور اصلی کیلووات 55 55 55 75

ابعاد کلی سانتی‌متر 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520

عکس‌های محصول
