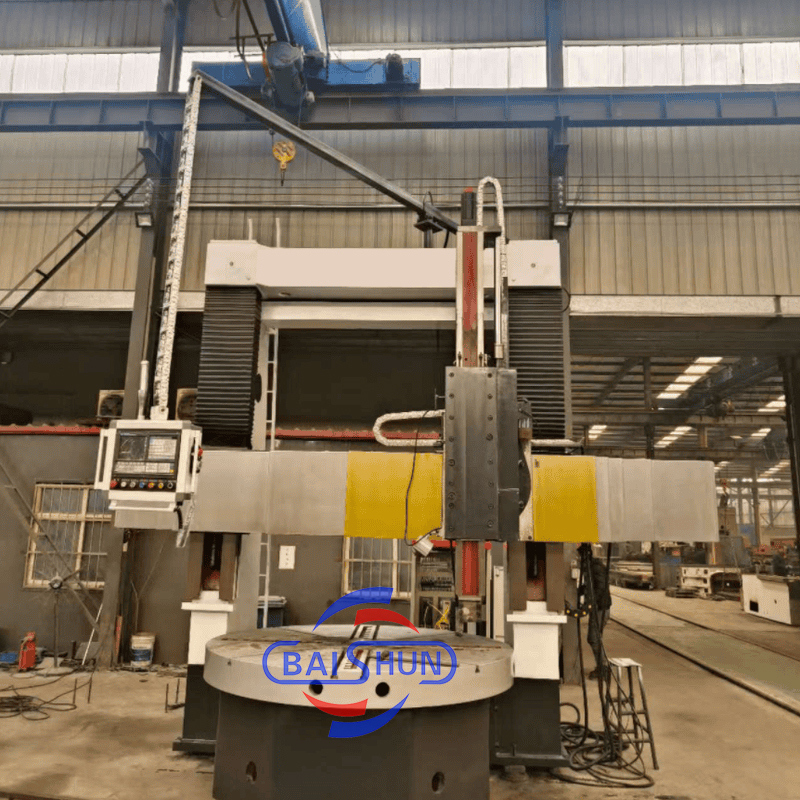

تراش عمودی CNC چین با قابلیت چرخش فلزات سنگین با سیستم کنترل زیمنس

تراش عمودی دو ستونی یک تجهیزات پیشرفته است که اجزای مکانیکی، الکتریکی و هیدرولیکی را ترکیب می کند. این دستگاه اصول طراحی مدرن و تکنیک های تولید را در خود جای داده است و از بهینه سازی CAD و اجزای پیشرفته از منابع داخلی و بین المللی استفاده می کند. این دستگاه دارای ساختاری قوی است که استحکام استثنایی، سفتی بالا و دینامیکی، قابلیت های ماشینکاری دقیق، ظرفیت بار سنگین، راندمان، دوام و عملکرد قابل اعتماد را ارائه می دهد. تمام مشخصات فنی اصلی قطعات دستگاه با استانداردهای ملی مطابقت دارد.

میز کار

میز کار دارای پایه میز کار، میز کار، قطعات دوک و دستگاه انتقال است. میز کار و پایه میز کار یک ساختار چدنی کامل هستند که از ریخته گری آهن با استحکام بالا و تنش کم استفاده می کنند که دارای استحکام، مقاومت و پایداری حرارتی کافی است. یاتاقان دوک میز کار از یاتاقان غلتکی استوانه ای کوتاه دو ردیفه با دقت بالا استفاده می کند. این می تواند چرخش با دقت بالا و عمر طولانی میز کار را تضمین کند.

انتقال اصلی

سیستم انتقال اصلی دستگاه، انتقال شفت عمودی است. این دستگاه از موتور سروو AC دوک برای درایو استفاده می کند. گیربکس با فشار دادن دنده تغییر، دو تغییر دنده مکانیکی را به دست می آورد، به طوری که میز کار می تواند تنظیم سرعت بدون پله را در محدوده 0.63-63 دور در دقیقه انجام دهد.

قاب دروازه ای

این دستگاه از ستون های عمودی چپ و راست و تیر اتصال تشکیل شده است. دروازه و پایه میز کار ساختار آب بندی را تشکیل می دهند. در قسمت بالایی دروازه، جعبه بالابر چپ و راست وجود دارد که توسط موتور AC دو محوره کششی هدایت می شود. از طریق جفت چرخ دنده، جفت کرم و چرخ دنده و پیچ های دوگانه، تیر را وادار می کند تا حرکت بالابر را در امتداد ریل راهنمای ستون چپ و راست انجام دهد.

تیر

تیر از ریخته گری آهن با استحکام بالا و تنش کم با استحکام و مقاومت کافی استفاده می کند تا اطمینان حاصل شود که دقت دستگاه دارای ماندگاری و پایداری طولانی مدت است. تیر در جلوی ستون عمودی قرار دارد و حرکت عمودی را در امتداد ریل راهنمای ستون عمودی انجام می دهد. در پشت تیر، 4 نقطه گیره هیدرولیکی وجود دارد. در دو طرف تیر، جعبه تغذیه برای تکیه گاه ابزار وجود دارد.
