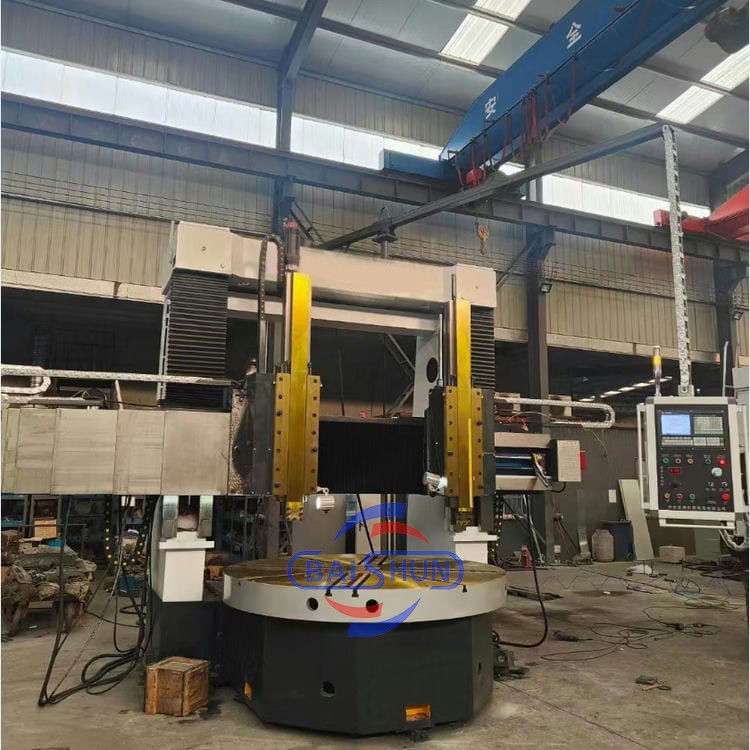

ماشین چرخ دار CNC عمودی دو ستون با دقت بالا

Name: ماشین چرخ دار CNC عمودی دو ستون با دقت بالا
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5225
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

Place of Origin: Henan, China

نام تجاری: BAISHUN MACHINERY

گواهی: CE，ISO

Model Number: CK5225

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

Minimum Order Quantity: 1 Set

قیمت: negotiable

Packaging Details: 1. Outside we will pack the product with plasitic to prevent wet.2. Outside of the cnc vertical lathe machine will be packed by strong wooden pallet.

Delivery Time: 30-35 work days

Payment Terms: L/C, T/T, Western Union

Supply Ability: 20 Set/Sets per Month

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                تراشه CNC عمودی با دقت بالا,چرخ چرخ CNC عمودی,چرخ CNC عمودی دو ستون, Carousel Vertical CNC Lathe, Double Column Vertical CNC Lathe


Product Name:	Carousel Vertical CNC Lathe Turning Machine	Max. turning diameter(mm):	2500
Max. height of wok piece:	1200mm	Machining Capacity:	Medium Duty
No. of Spindles:	Double	Positioning Accuracy (mm):	±0.003
Repeatability (X/Y/Z) (mm):	±0.002	Key words:	CNC Lathe Turning
CNC Control System:	GSK/SIEMENS/FANUC	Function:	Metal turning

Product Name:	Carousel Vertical CNC Lathe Turning Machine
Max. turning diameter(mm):	2500
Max. height of wok piece:	1200mm
Machining Capacity:	Medium Duty
No. of Spindles:	Double
Positioning Accuracy (mm):	±0.003
Repeatability (X/Y/Z) (mm):	±0.002
Key words:	CNC Lathe Turning
CNC Control System:	GSK/SIEMENS/FANUC
Function:	Metal turning

ماشین چرخ دار CNC عمودی دو ستون با دقت بالا

ماشین چرخ دار CNC عمودی دو ستون با دقت بالا:

چرخ دو ستون عمودی یک قطعه پیشرفته از تجهیزات است که اجزای مکانیکی، الکتریکی و هیدرولیکی را ترکیب می کند.شامل اصول طراحی مدرن و تکنیک های تولید است، با استفاده از بهینه سازی CAD و اجزای پیشرفته از منابع داخلی و بین المللی. ماشین دارای یک ساختار قوی است که قدرت استثنایی را ارائه می دهد.سفتی ایستاتیک و پویا بالا، قابلیت های ماشینکاری دقیق، ظرفیت بار سنگین، کارایی، دوام و عملکرد قابل اعتماد.

میز کار

میز کار دارای پایه میز کار، میز کار، قطعات پیچ و دستگاه انتقال است. میز کار و پایه میز کار ساختاری کل آهن ریخته شده است که از آهن ریخته شده با مقاومت بالا و فشار کم استفاده می کند.که سفتي کافي داره، قدرت و پایداری حرارتی. تابلو اسپندل میز کار دارای تابلو رول کوتاه دو ردیف با دقت بالا است. این می تواند چرخش دقیق بالای میز کار و عمر طولانی را تضمین کند..

انتقال اصلی

سیستم انتقال اصلی ماشین انتقال عمودی می باشد. این موتور برای رانندگی استفاده می کند.جعبه گیربکس تبدیل دو گیربکس مکانیکی را توسط سیلندر شیفت به دست می آورد که چرخ چرخ را فشار می دهد، به طوری که میز کار می تواند تنظیم سرعت بدون گام را در عرض 0.63-63r / min انجام دهد.

قاب گانتری

این ساختمان از ستون های عمودی سمت چپ و راست و تخته اتصال تشکیل شده است. گانتری و پایه میز کار ساختار مهر و موم را تشکیل می دهند. در قسمت بالای گانتری، جعبه بلند چپ و راست وجود دارد.با موتور دو محوری کششی AC. از طریق جفت دنده، کرم و جفت دنده و دو بار leadscrews را به حرکت بلند کردن در امتداد ریل راهنمای ستون چپ و راست انجام دهید.

پرتو

بیام از آهن ریخته شده با قدرت بالا و فشار کم با سفتی و قدرت کافی استفاده می کند تا دقت ماشین را برای حفظ و ثبات طولانی مدت تضمین کند.پرتو در مقابل ستون عمودی است، و حرکت عمودی را در امتداد مسیر عمودی ستون انجام می دهد. در پشت پرتگاه ، 4 نقطه کلیمپ هیدرولیکی وجود دارد. در هر دو طرف پرتگاه ، جعبه تغذیه برای استراحت ابزار وجود دارد.

پارامتر ماشین

مشخصات	واحد	CK5225	CK5231	CK5240Q	CK5240
حداکثر قطر چرخش	mm	2500	3150	4000	4000
حداکثر ارتفاع قطعه کار	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
حداکثر وزن قطعه کار	T	۱۰/۲۰	۱۰/۲۰	۱۰/۲۰	32
قطر میز کار	mm	2250	2830	۲۸۳۰/۳۱۵۰	3200/3600
محدوده سرعت میز	r/min	2-63	2-63	2-63	2-63
گام ها		16	16	16	16
حداکثر گشتاور میز کار	KN.m	63	63	63	100
عبور سریع از سر ریل	mm/min	4000	4000	4000	4000
حرکت عمودی سر راه آهن راست	. نه	35	35	35	40
حرکت عمودی سر راه آهن چپ	kn	30	30	30	30
نیروی برش محدوده از سر راه آهن راست	mm/min	1-50	1-50	1-50	1-50
نیروی برش محدوده از سر راه آهن راست	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
حرکت بازو	mm	1000	1000	1000	1250
بخش دست	mm	255×200	255×200	255×200	۲۴۰×۲۴۰
چرخش سر راه آهن سمت چپ و راست	°	±30°	±30°	±30°	±30°
بخش ابزار	mm	40×50	40×50	40×50	50×50
قدرت موتور اصلی	kw	55	55	55	75
ابعاد کلی	سانتی متر	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

عکس های محصول
