CK5120 ماشین چرخ دار عمودی پردازش فلز یک ستون عمودی چرخ CNC

CK5120 ماشین چرخ دار عمودی پردازش فلز یک ستون عمودی چرخ CNC

محدوده استفاده از CK5120

این ماشین در ابزار برش فولاد با سرعت بالا و ابزار برش کربید، پردازش انواع فلزات آهن، فلزات غیر آهن و برخی مواد غیر فلزی استفاده می شود.

ساختار CK5120

1، طرح کلی

ابزار ماشین به طور عمده توسط میز، پایه میز، ستون، مهره، ورودی چاقو ساختار چارچوب. پایه ابزار ماشین استفاده می شود HT250 آهن ریخته شده، استفاده از فرآیند شن رزین، ریخته شده پس از آتش گوجه،پردازش خشن پس از درمان پیری (پیری مصنوعی و پیری لرزش). کیفیت ریختن و قابل اعتماد بدون ترک، منافذ، کوچک شدن و بافت دهان سفید، ریختن با آتش پخته شده،درمان پیری با یک سازمان پایدار برای اطمینان از استفاده از ماشین در طول ثبات گواهینامه کیفیت محصول برای ارائه گزارش تجزیه و تحلیل ترکیب شیمیایی آهن ذوب شده، گزارش درمان گرما و منحنی زمان درجه حرارت درمان گرما.

2درایو اصلی

موتور اصلی اصلی، از طریق جعبه گیر 16 سرعت برای تبدیل سرعت.دنده های موجود در جعبه خاموش و زمین برای اطمینان از دقت و کارایی انتقال و کاهش صدا و کاهش لرزش.

3، میز کار

جدول شامل میز، پایه میز، اجزای پیچ و مکانیسم انتقال، میز و پایه میز برای پردازش کل ریخته گری است.سطح جدول راهنما با یک صفحه راهنما آلومینیوم آلیاژ تزئین شده است و یک روغن فشار بین ریل های راهنما تزریق می شود تا یک ریل فشار پویا را تشکیل دهد. پس ميز ظرفیت حمل و گردش دقت بالا

4، پرتو ها

در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است.نصب یک مجموعه از پمپ روغن روان کننده خودکار در پرتو، با توجه به نیاز به روغن کردن سطح ریل.

5، قاب عمودی چاقو

محور Z، محور Z توسط محرک سرو موتور، از طریق کاهش دهنده سیاره ای برای افزایش گشتاور،توسط سوئیچ کلاچ الکترومغناطیسی کنترل دو محور و قفل یکدیگر برای دستیابی به انواع پردازش پیچیده.

6سیستم هیدرولیک

سیستم هیدرولیکی شامل: سیستم فشار پویا میز، سیستم انتقال محرک اصلی، کلیمپ بیام و سیستم هیدرولیکی، سیستم تعادل هیدرولیکی فریم چاقوی عمودی است.سیستم هیدرولیکی ضروری است، روانکاری ماشین، ثبات داینامیک فشار ریل، برای اطمینان از ثبات سیستم هیدرولیک و قابل تعویض.

پارامتر ماشین

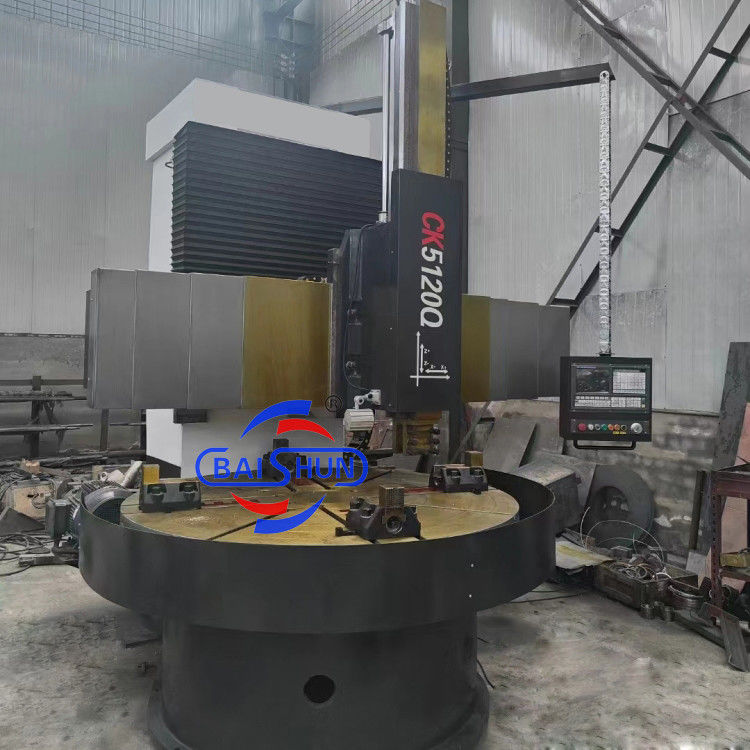

عکس ماشین دقیق:

حمل و نقل:

ما يه سازنده ماشين چرخ داريم، نه يه شرکت تجاري
به اين معني که ما ميتونيم بهترين قيمت ها رو به شما ارائه بديم

خوش اومدي با ما تماس بگیرید:)
تلفن: +86 18003851898 (خانم دورا)
