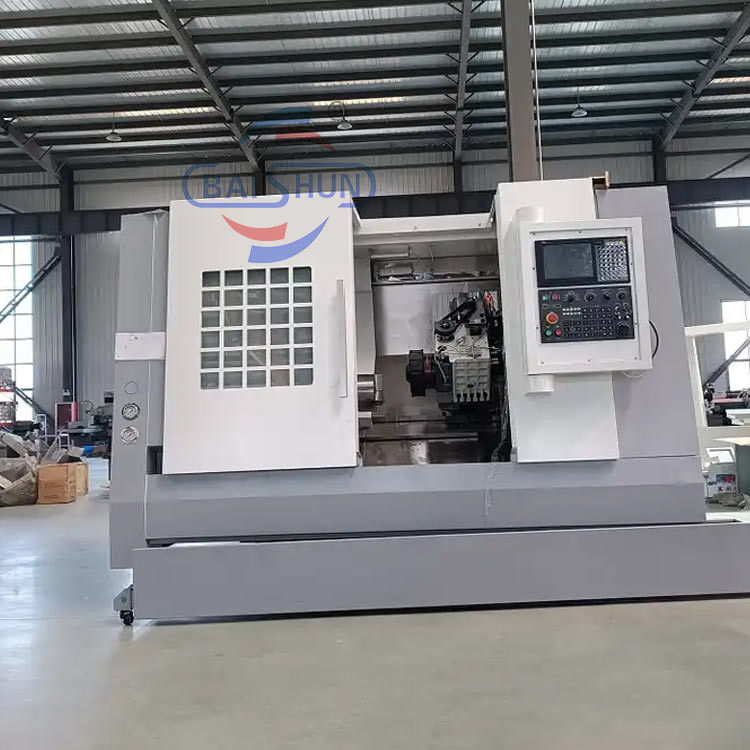

برش فلز اتوماتیک چرخ آلیاژ تخت شیب دار ماشین چرخ CNC TCK550

Name: برش فلز اتوماتیک چرخ آلیاژ تخت شیب دار ماشین چرخ CNC TCK550
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TCK550
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: BAISHUN

گواهی: ISO

شماره مدل: TCK550

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 SET

قیمت: negotiable

جزئیات بسته بندی: صادرات بسته استاندارد چوبی مورد

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 50 ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                چرخ شیب تخت ماشین چرخ CNC,TCK550,ماشین چرخ دار CNC TCK550, TCK550, Slant Bed CNC Lathe Machine TCK550


Max. حداکثر Spindle speed سرعت اسپیندل:	آلیاژ چرخ تخت شیب دار ماشین چرخ CNC	حداکثر قطر چرخش بر روی تخت:	540 میلی متر
Max. حداکثر turning diameter over slide قطر چرخش بر روی اسلاید:	270 میلی متر	Max. حداکثر processing length طول پردازش:	700 میلی متر
دقت موقعیت یابی:	± 0.016 میلی متر	X سفر:	220 میلی متر
زی سفر:	750 میلی متر	صنایع قابل استفاده:	کارخانه فلزکاری
دمپایی:	به صورت دستی	قدرت:	7.5 کیلووات
وزن دستگاه:	3800 میلی متر	بسته بندی:	سفارشی

Max. حداکثر Spindle speed سرعت اسپیندل:	آلیاژ چرخ تخت شیب دار ماشین چرخ CNC
حداکثر قطر چرخش بر روی تخت:	540 میلی متر
Max. حداکثر turning diameter over slide قطر چرخش بر روی اسلاید:	270 میلی متر
Max. حداکثر processing length طول پردازش:	700 میلی متر
دقت موقعیت یابی:	± 0.016 میلی متر
X سفر:	220 میلی متر
زی سفر:	750 میلی متر
صنایع قابل استفاده:	کارخانه فلزکاری
دمپایی:	به صورت دستی
قدرت:	7.5 کیلووات
وزن دستگاه:	3800 میلی متر
بسته بندی:	سفارشی

برش فلز اتوماتیک چرخ آلیاژ تخت شیب دار ماشین چرخ CNC TCK550

برش فلز با دقت بالا چرخ آوتوماتیک آلیاژ تخت شیب دار ماشین چرخ CNC

TCK series CNC horizontal slant bed lathe machine is a high-quality product designed and produced in accordance with the market and development needs based on the experience of our factory in designing horizontal CNC horizontal lathes for many years.این دستگاه ابزار دارای حداکثر قطر φ360mm و حداکثر طول 500mm برای ماشینکاری است.ما دستگاه های سری TCK50 را با یک ساختار مرکزی طراحی شده و یک فرآیند مونتاژ قابل اعتماد ارتقا داده ایم. با عملکرد پایدار و طراحی ارگونومیکی نوآورانه، سری TCK50 بدون شک تبدیل به یک رهبر صنعت خواهد شد. این چرخ دنده می تواند گره، دیسک، رشته، قوس، مخروط،و هر دو سطح داخلی و خارجی اجسام چرخانما با دقت در برابر سفتی اسپندل اصلی، بستر و دم است تا به طور قابل توجهی بهبود ثبات کلی در طول برش سنگین. به عنوان یک نتیجه،دقت ماشینکاری سطح دایره ای بیرونی می تواند به سطح IT6 تا IT7 برسد. این ابزار ماشینی همه کاره به ویژه برای ماشینکاری کارآمد، مقیاس بزرگ و دقیق قطعات چرخشی در صنایع مانند خودرو، برق، اثر و هیدرولیک مناسب است.

پارامترهای محصول

داده های فنی اصلی		واحد	TCK550	TCK40-750	TCK40-1000
دامنه کار	حداکثر قطر چرخش بر روی تخت	mm	¥540	¥540	¥540
	حداکثر قطر چرخش در اسلاید	mm	₹270	₹270	₹270
	حداکثر قطر پردازش	mm	400 پوند	400 پوند	400 پوند
	حداکثر طول پردازش	mm	700	700	900
اسپیندل	حداکثر سرعت پیچ	r/min	4000	4000	4000
	جریان اسپیل	mm	0.008/300	0.008/300	0.008/300
	قطر سوراخ از طریق پیچ	mm	65 پوند	65 پوند	65 پوند
	ظرفیت میله	mm	48 پوند	48 پوند	48 پوند
	چک هیدرولیک	اینچ	8	8	8
	قدرت موتور اسپیندل	kw	7.5	7.5	7.5
سکته	حرکت در محور X	mm	220	220	220
سکته	حرکت در محور Z	mm	750	750	1000
خوراک	محور X به سرعت در حال حرکت است	m/min	20	20	20
	محور Z به سرعت حرکت می کند	m/min	20	20	20
	برش خوراک	mm/min	1-6000	1-6000	1-6000
ماهی های دم	حرکت مخروط دم	mm	550/دستور	550/دستور	800/دستور
ماهی های دم	حرکت آستین دم	mm	120/ هیدرولیک/ دستی
راهنما	زاویه شیب ریل بستر	-دگ	30	30	30
راهنما	نوع		راهنمای خطوط	راهنمای خطوط	راهنمای خطوط
دقت	دقت موقعیت	mm	0.016	0.016	0.016
دقت	تکرار	mm	0.008	0.008	0.008
سایر	وزن ماشین	کیلوگرم	3800	3800	4200
سایر	ابعاد	mm	2920x1680x2070	2920x1680x2070	3200x1680x2070

تصاویر ماشینی:

سیستم CNC

برش فلز اتوماتیک چرخ آلیاژ تخت شیب دار ماشین چرخ CNC TCK550 3

پیکربندی اصلی

برش فلز اتوماتیک چرخ آلیاژ تخت شیب دار ماشین چرخ CNC TCK550 4

فرآیند مونتاژ و کنترل کیفیت

برش فلز اتوماتیک چرخ آلیاژ تخت شیب دار ماشین چرخ CNC TCK550 5
