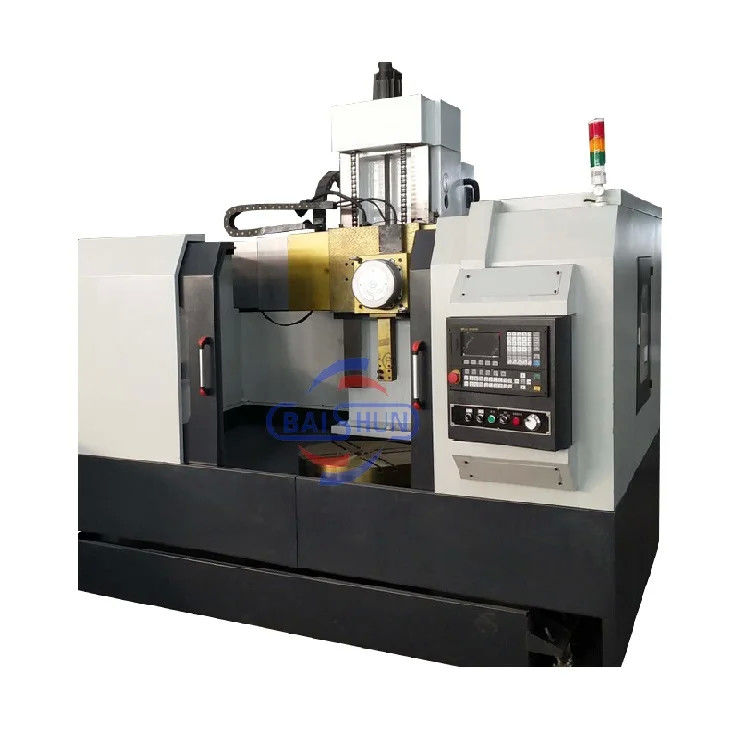

ماشین چرخ چرخ CNC برج عمودی چرخ چرخ با سرعت بالا

Name: ماشین چرخ چرخ CNC برج عمودی چرخ چرخ با سرعت بالا
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5112
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY, BAISHUN

گواهی: CE ISO9001

شماره مدل: CK5112

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

قیمت: $23,000.00/sets >=1 sets

جزئیات بسته بندی: 1. Outside we will pack the product with plasitic to prevent wet. 1. برای جلوگیری از خیس ش

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
ماشین چرخ چرخ,چرخ چرخ دار عمودی CNC,چرخ چرخ
,
CNC Vertical Turret Lathe
,
torno lathe

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

1200

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

180 دور در دقیقه

سوراخ دوک (mm):

130

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور اسپیندل (کیلو وات):

15

تعداد دوک ها:

مجرد

Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):

1200

تعداد محورها:

2

سفر (محور X) (میلی متر):

500 میلی متر

سفر (محور Z) (میلی متر):

700 میلی متر

ابعاد ((L*W*H):

2350*2350*2700mm

ایستگاه های پست ابزار:

4

وزن (کیلوگرم):

85000

قطر میز کار:

1000 میلی متر

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

1200

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

180 دور در دقیقه

سوراخ دوک (mm):

130

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور اسپیندل (کیلو وات):

15

تعداد دوک ها:

مجرد

Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):

1200

تعداد محورها:

2

سفر (محور X) (میلی متر):

500 میلی متر

سفر (محور Z) (میلی متر):

700 میلی متر

ابعاد ((L*W*H):

2350*2350*2700mm

ایستگاه های پست ابزار:

4

وزن (کیلوگرم):

85000

قطر میز کار:

1000 میلی متر

ماشین چرخ چرخ CNC برج عمودی چرخ چرخ با سرعت بالا

توضیحات محصول

چرخ دنده عمودی CNC ، همچنین به عنوان مرکز چرخش عمودی شناخته می شود ، یک ابزار ماشین است که برای چرخش و برش قطعات فلزی با دقت و کارایی بالا استفاده می شود.

چرخ دنده عمودی CNC دارای یک چرخ دنده عمودی است که قطعه کار را نگه می دارد و می چرخاند. آنها به طور گسترده ای در صنعت تولید برای تولید اجزای بزرگ و سنگین مانند دنده ها، توربین ها،و قطعات هوافضاآنها به ویژه برای چرخش قطعات با نسبت ابعاد بالا مفید هستند.

علاوه بر این، چرخ های عمودی CNC بسیار خودکار هستند و می توانند برای انجام طیف گسترده ای از عملیات ماشینکاری مانند چرخش، حفاری، سوراخ کردن، رشته زدن و آسیاب برنامه ریزی شوند.با حداقل دخالت انسان.

به طور کلی، چرخ های عمودی CNC یک ابزار ماشینکاری متنوع و کارآمد هستند که قابلیت های دقیق و اتوماسیون بالا را ارائه می دهند.و به همین دلیل آنها را به یک جزء ضروری از فرآیندهای تولید مدرن تبدیل می کند..

1طرح کلی

ابزار ماشین به طور عمده توسط میز، پایه میز، ستون، مهره، ورودی چاقو چارچوب ترکیب. پایه ابزار ماشین استفاده می شود HT250 آهن ریخته، استفاده از فرآیند شن رزین، ریخته پس از آتش گوجه،پردازش خشن پس از درمان پیری (پیری مصنوعی و پیری لرزش). کیفیت ریختن و قابل اعتماد بدون ترک، منافذ، کوچک شدن و بافت سفید دهان، ریختن توسط آتش پخته شدهدرمان پیری با یک سازمان پایدار برای اطمینان از استفاده از ماشین در طول ثبات گواهینامه کیفیت محصول برای ارائه گزارش تجزیه و تحلیل ترکیب شیمیایی آهن ذوب شده، گزارش درمان گرما و منحنی زمان درجه حرارت درمان گرما.

2. محرک اصلي

موتور اصلی اصلی، از طریق جعبه گیر 16 سرعت برای تبدیل سرعت.دنده های موجود در جعبه خاموش و زمین برای اطمینان از دقت و کارایی انتقال و کاهش صدا و کاهش لرزش.

3. میز کار

جدول شامل میز، پایه میز، اجزای پیچ و مکانیسم انتقال، میز و پایه میز برای پردازش کل ریخته گری است.سطح میز راهنما با یک صفحه راهنما آلومینیوم آلیاژ تزئین شده است و یک روغن فشار بین ریل های راهنما تزریق می شود تا یک ریل فشار پویا را تشکیل دهد. پس ميز ظرفیت حمل و گردش دقت بالا

4.برق ها

در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است.نصب یک مجموعه از پمپ روغن روان کننده خودکار در پرتو، با توجه به نیاز به روغن کردن سطح ریل.

5قاب چاقو عمودی

محور Z، محور Z توسط محرک سرو موتور، از طریق کاهش دهنده سیاره ای برای افزایش گشتاور،توسط سوئیچ کلاچ الکترومغناطیسی کنترل دو محور و قفل یکدیگر برای دستیابی به انواع پردازش پیچیده.

6سیستم هیدرولیک

سیستم هیدرولیکی شامل: سیستم فشار پویا میز، سیستم انتقال محرک اصلی، کلیمپ بیام و سیستم هیدرولیکی، سیستم تعادل هیدرولیکی فریم چاقوی عمودی است.سیستم هیدرولیکی ضروری است، روانکاری ماشین، ثبات داینامیک فشار ریل، برای اطمینان از ثبات سیستم هیدرولیک و قابل تعویض.

پارامتر ماشین

مدل CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A

حداکثر قطر چرخش پشت ابزار عمودی (ملی متر) 800 1200 1200 1600 2000 2600

قطر میز کار (ملی متر) 700 1000 1000 1400 1800 2200

حداکثر ارتفاع قطعه (ملی متر) 800 1000 1000 1200 1250 1400

حداکثر وزن قطعه (کیلوگرم) 1500 1500 3200 3200 8000 8000

محدوده سرعت چرخش میز کار (rpm) 30 تا 260 20 تا 180 6.3-200 ۱۵- ۱۶۰ 3.2-100 2.2-70

سری تغذیه بدون گام بدون گام بدون گام بدون گام بدون گام بدون گام

محدوده تغذیه در حالت استراحت ابزار (mm/min) 0.25-90 0.25-90 0.8 تا 86 0.25-90 0.8 تا 86 0.8 تا 86

مسیر پرتو متقاطع (ملی متر) 500 1000 650 1200 890 1090

حرکت افقی جا بند ابزار (ملی متر) 500 700 700 900 1115 1400

حرکت عمودی جا بند ابزار (ملی متر) 450 500 650 750 800 800

اندازه قطعه ی میله ی برش (ملی متر) 30*40 30*40 30*40 30*40 30*40 30*40

قدرت موتور اصلی (kW) 11 15 22 15 30 30
