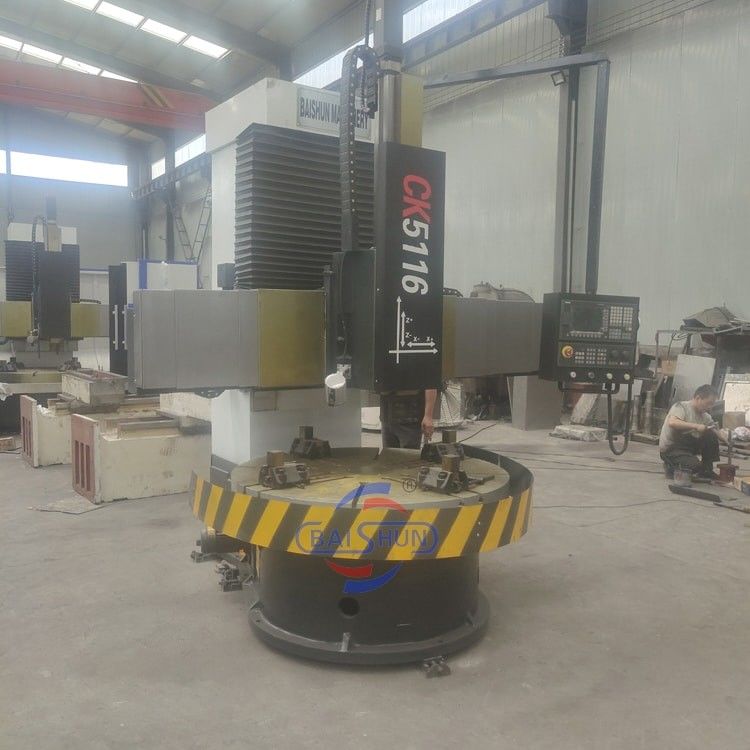

چرخ چرخ CNC خودکار عمودی چرخ چرخ واحد ستون

Name: چرخ چرخ CNC خودکار عمودی چرخ چرخ واحد ستون
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5112
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY, BAISHUN

گواهی: CE ISO9001

شماره مدل: CK5112

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 SET

قیمت: negotiable

جزئیات بسته بندی: صادرات بسته استاندارد چوبی مورد یا مذاکره با مشتریان

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                دستگاه تراش اتوماتیک cnc


Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	1200	Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	180 دور در دقیقه
سوراخ دوک (mm):	130	عرض تخت (میلی متر):	250 میلی متر
قدرت موتور اسپیندل (کیلو وات):	15	سفر (محور Z) (میلی متر):	700 میلی متر
ابعاد ((LWH):	235023502700mm	ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	85000	قطر میز کار:	1000 میلی متر

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	1200
Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	180 دور در دقیقه
سوراخ دوک (mm):	130
عرض تخت (میلی متر):	250 میلی متر
قدرت موتور اسپیندل (کیلو وات):	15
سفر (محور Z) (میلی متر):	700 میلی متر
ابعاد ((LWH):	235023502700mm
ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	85000
قطر میز کار:	1000 میلی متر

چرخ چرخ CNC خودکار عمودی چرخ چرخ واحد ستون

توضیحات محصول

فروش گرم ماشین چرخ دار CNC بخش های ماشینکاری چرخ دار CNC

ابزار ماشین متشکل از یک میز، پایه میز، ستون، مهره و قاب چاقوی عمودی است. پایه ماشین از آهن گچ HT250 ساخته شده و تحت یک فرآیند دقیق ریز ریت ریز،پس از آن درمان پیری (پیری مصنوعی و پیری لرزش). این تضمین می کند کیفیت ریخته ای قابل اعتماد بدون ترک، کوچک شدن یا بافت سفید دهان. ریخته ها برای حفظ یک ساختار پایدار درمان می شوند، که ثبات ماشین را در طول کار تضمین می کند.گزارش تجزیه و تحلیل ترکیب شیمیایی آهن ذوب شده، و همچنین گزارش های درمان حرارتی و منحنی های دمای زمان به عنوان گواهینامه کیفیت ارائه می شود.

1طرح کلی

ابزار ماشین به طور عمده توسط میز، پایه میز، ستون، مهره، ورودی چاقو چارچوب ترکیب. پایه ابزار ماشین استفاده می شود HT250 آهن ریخته، استفاده از فرآیند شن رزین، ریخته پس از آتش گوجه،پردازش خشن پس از درمان پیری (پیری مصنوعی و پیری لرزش). کیفیت ریختن و قابل اعتماد بدون ترک، منافذ، کوچک شدن و بافت سفید دهان، ریختن توسط آتش پخته شدهدرمان پیری با یک سازمان پایدار برای اطمینان از استفاده از ماشین در طول ثبات گواهینامه کیفیت محصول برای ارائه گزارش تجزیه و تحلیل ترکیب شیمیایی آهن ذوب شده، گزارش درمان گرما و منحنی زمان درجه حرارت درمان گرما.

2. محرک اصلي

موتور اصلی اصلی، از طریق جعبه گیر 16 سرعت برای تبدیل سرعت.دنده های موجود در جعبه خاموش و زمین برای اطمینان از دقت و کارایی انتقال و کاهش صدا و کاهش لرزش.

3. میز کار

جدول شامل میز، پایه میز، اجزای پیچ و مکانیسم انتقال، میز و پایه میز برای پردازش کل ریخته گری است.سطح میز راهنما با یک صفحه راهنما آلومینیوم آلیاژ تزئین شده است و یک روغن فشار بین ریل های راهنما تزریق می شود تا یک ریل فشار پویا را تشکیل دهد. پس ميز ظرفیت حمل و گردش دقت بالا

4.برق ها

در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است.نصب یک مجموعه از پمپ روغن روان کننده خودکار در پرتو، با توجه به نیاز به روغن کردن سطح ریل.

5قاب چاقو عمودی

محور Z، محور Z توسط محرک سرو موتور، از طریق کاهش دهنده سیاره ای برای افزایش گشتاور،توسط سوئیچ کلاچ الکترومغناطیسی کنترل دو محور و قفل یکدیگر برای دستیابی به انواع پردازش پیچیده.

6سیستم هیدرولیک

سیستم هیدرولیکی شامل: سیستم فشار پویا میز، سیستم انتقال محرک اصلی، کلیمپ بیام و سیستم هیدرولیکی، سیستم تعادل هیدرولیکی فریم چاقوی عمودی است.سیستم هیدرولیکی ضروری است، روانکاری ماشین، ثبات داینامیک فشار ریل، برای اطمینان از ثبات سیستم هیدرولیک و قابل تعویض.

پارامتر ماشین

مدل	CK518	CK5112Q	CK5112A	CK5116Q	CK5120A	CK5126A
حداکثر قطر چرخش پشت ابزار عمودی (ملی متر)	800	1200	1200	1600	2000	2600
قطر میز کار (ملی متر)	700	1000	1000	1400	1800	2200
حداکثر ارتفاع قطعه (ملی متر)	800	1000	1000	1200	1250	1400
حداکثر وزن قطعه (کیلوگرم)	1500	1500	3200	3200	8000	8000
محدوده سرعت چرخش میز کار (rpm)	30 تا 260	20 تا 180	6.3-200	۱۵- ۱۶۰	3.2-100	2.2-70
سری تغذیه	بدون گام	بدون گام	بدون گام	بدون گام	بدون گام	بدون گام
محدوده تغذیه در حالت استراحت ابزار (mm/min)	0.25-90	0.25-90	0.8 تا 86	0.25-90	0.8 تا 86	0.8 تا 86
مسیر پرتو متقاطع (ملی متر)	500	1000	650	1200	890	1090
حرکت افقی جا بند ابزار (ملی متر)	500	700	700	900	1115	1400
حرکت عمودی جا بند ابزار (ملی متر)	450	500	650	750	800	800
اندازه قطعه ی میله ی برش (ملی متر)	30*40	30*40	30*40	30*40	30*40	30*40
قدرت موتور اصلی (kW)	11	15	22	15	30	30
