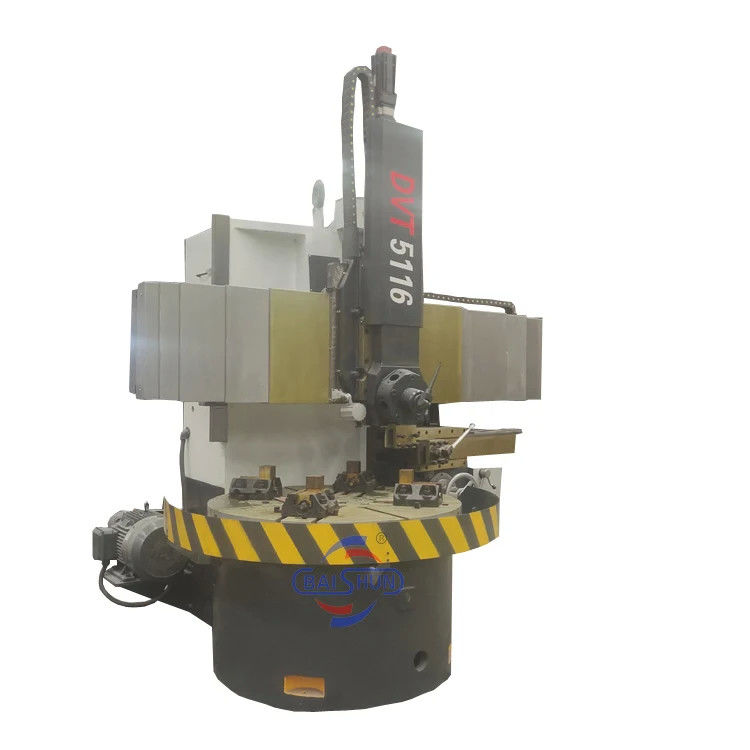

سرعت بالا فلز CNC Vtl عمودی برج چرخ دار اقتصادی

Name: سرعت بالا فلز CNC Vtl عمودی برج چرخ دار اقتصادی
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5116
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY

گواهی: CE，ISO

شماره مدل: CK5116

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 SET

قیمت: negotiable

جزئیات بسته بندی: صادرات بسته استاندارد چوبی مورد یا مذاکره با مشتریان

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                چرخ چرخ دار سی ان سی,چرخ دار برج عمودی,ماشین چرخ دار برج, vertical turret lathe, turret lathe machine


Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	2600	Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	260 دور در ساعت
ظرفیت ماشینکاری:	وظیفه متوسط	سوراخ دوک (mm):	105
عرض تخت (میلی متر):	250 میلی متر	قدرت موتور اسپیندل (کیلو وات):	30
تعداد دوک ها:	مجرد	تعداد محورها:	2
سفر (محور X) (میلی متر):	۹۱۶ میلی متر	سفر (محور Z) (میلی متر):	800 میلی متر
دقت موقعیت یابی (میلی متر):	0.005 ±	تکرارپذیری (X/Y/Z) (mm):	0.003 ±
ابعاد ((LWH):	208026213515mm	ولتاژ:	380 ولت
ایستگاه های پست ابزار:	4	وزن (کیلوگرم):	7000
نام محصول:	چرخ دار عمودی یک ستون	حداکثر قطر چرخش:	1600 میلی متر
حداکثر ارتفاع قطعه ووک:	1200 میلی متر

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	2600
Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	260 دور در ساعت
ظرفیت ماشینکاری:	وظیفه متوسط
سوراخ دوک (mm):	105
عرض تخت (میلی متر):	250 میلی متر
قدرت موتور اسپیندل (کیلو وات):	30
تعداد دوک ها:	مجرد
تعداد محورها:	2
سفر (محور X) (میلی متر):	۹۱۶ میلی متر
سفر (محور Z) (میلی متر):	800 میلی متر
دقت موقعیت یابی (میلی متر):	0.005 ±
تکرارپذیری (X/Y/Z) (mm):	0.003 ±
ابعاد ((LWH):	208026213515mm
ولتاژ:	380 ولت
ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	7000
نام محصول:	چرخ دار عمودی یک ستون
حداکثر قطر چرخش:	1600 میلی متر
حداکثر ارتفاع قطعه ووک:	1200 میلی متر

سرعت بالا فلز CNC Vtl عمودی برج چرخ دار اقتصادی

سرعت بالا حرفه ای فلز CNC عمودی چرخ دار تورنت اقتصادی چرخ دار

توضیحات محصول

چرخ دنده عمودی CNC ، همچنین به عنوان مرکز چرخش عمودی شناخته می شود ، یک ابزار ماشین است که برای چرخش و برش قطعات فلزی با دقت و کارایی بالا استفاده می شود.

چرخ دنده عمودی CNC دارای یک چرخ دنده عمودی است که قطعه کار را نگه می دارد و می چرخاند. آنها به طور گسترده ای در صنعت تولید برای تولید اجزای بزرگ و سنگین مانند دنده ها، توربین ها،و قطعات هوافضاآنها به ویژه برای چرخش قطعات با نسبت ابعاد بالا مفید هستند.

علاوه بر این، چرخ های عمودی CNC بسیار خودکار هستند و می توانند برای انجام طیف گسترده ای از عملیات ماشینکاری مانند چرخش، حفاری، سوراخ کردن، رشته زدن و آسیاب برنامه ریزی شوند.با حداقل دخالت انسان.

به طور کلی، چرخ های عمودی CNC یک ابزار ماشینکاری متنوع و کارآمد هستند که قابلیت های دقیق و اتوماسیون بالا را ارائه می دهند.و به همین دلیل آنها را به یک جزء ضروری از فرآیندهای تولید مدرن تبدیل می کند..

پارامتر ماشین

مدل	CK518	CK5112Q	CK5112A	CK5116Q	CK5120A	CK5126A
حداکثر قطر چرخش پشت ابزار عمودی (ملی متر)	800	1200	1200	1600	2000	2600
قطر میز کار (ملی متر)	700	1000	1000	1400	1800	2200
حداکثر ارتفاع قطعه (ملی متر)	800	1000	1000	1200	1250	1400
حداکثر وزن قطعه (کیلوگرم)	1500	1500	3200	3200	8000	8000
محدوده سرعت چرخش میز کار (rpm)	30 تا 260	20 تا 180	6.3-200	۱۵- ۱۶۰	3.2-100	2.2-70
سری تغذیه	بدون گام	بدون گام	بدون گام	بدون گام	بدون گام	بدون گام
محدوده تغذیه در حالت استراحت ابزار (mm/min)	0.25-90	0.25-90	0.8 تا 86	0.25-90	0.8 تا 86	0.8 تا 86
مسیر پرتو متقاطع (ملی متر)	500	1000	650	1200	890	1090
حرکت افقی جا بند ابزار (ملی متر)	500	700	700	900	1115	1400
حرکت عمودی جا بند ابزار (ملی متر)	450	500	650	750	800	800
اندازه قطعه ی میله ی برش (ملی متر)	30*40	30*40	30*40	30*40	30*40	30*40
قدرت موتور اصلی (kW)	11	15	22	15	30	30

ساختار اصلی ماشین چرخ دار عمودی:

1ابزار ماشینی: اجزای اصلی ابزار ماشینی (پای پیچ، پایه، میز کار، پرت، پشت سر اسلاید عمودی، جعبه ابزار جانبی، جعبه تغذیه،جعبه دنده اصلی) از آهن گچ قوی با استفاده از تکنولوژی شن رزین ساخته شده اند.

2محرک اصلی: چرخش میز کار توسط موتور الکتریکی اصلی با کاهش گیر و یک سیستم کنترل سرعت الکترومغناطیسی برای تنظیم سرعت کار می کند.

3. اسلاید عمودی و مکانیسم تغذیه اسلاید عمودی: RAM از ماده HT250 ساخته شده است که به خاطر خواص مکانیکی عالی آن شناخته شده است.

4ساختار پایه میز کار: میز کار از یک ساختار چرخ دار بلند استفاده می کند که توسط لگن های بالندری دو ردیف با دقت بالا برای تراز شعاعی پشتیبانی می شود.

5. بیام: بیام با استفاده از یک حرکت، با فشار هیدرولیکی برای کلیمپ، ثابت و آزاد می شود.

6سیستم هیدرولیک: سیستم هیدرولیک از اجزای کنترل قابل اعتماد از تولید کنندگان مشهور، هم داخلی و هم بین المللی استفاده می کند.

7- روان کردن ماشین ابزار: ماشین ابزار به طور خودکار روغن را در فواصل مشخص برای روان کردن قطب و قطعات متحرک فراهم می کند.

8حفاظت از ابزار ماشین: قطعات متحرک ابزار ماشین مجهز به یک زنجیره امنیتی جامع و سیستم قفل هستند.

9سیستم کنترل الکتریکی:

a) منبع برق: جریان سه فاز 380V±10٪، 50Hz.

ب) طراحی الکتریکی دستگاه ابزار مطابق با استانداردهای طراحی بین المللی است.
