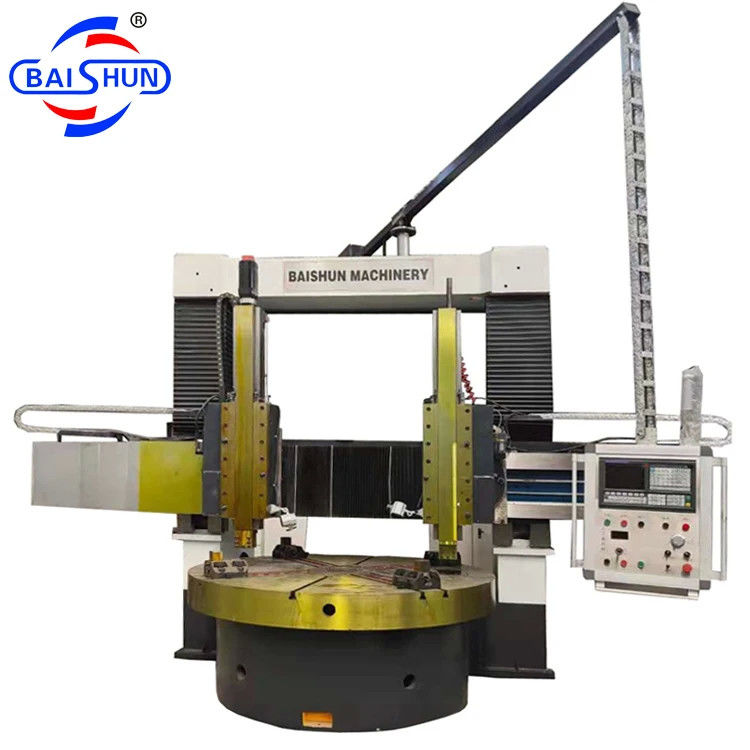

ابزار ماشینی چرخ دار عمودی CNC دو ستون جهانی

Name: ابزار ماشینی چرخ دار عمودی CNC دو ستون جهانی
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5225
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY, BAISHUN MACHINERY

گواهی: CE/ISO9001

شماره مدل: CK5225

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 SET

قیمت: negotiable

جزئیات بسته بندی: 1. بیرون ما محصول را با پلاستیک بسته بندی می کنیم تا از خیس شدن جلوگیری کنیم.2. خارج از ماشین چرخ دا

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                چرخ دنده عمودی جهانی,ماشین تراش CNC عمودی جهانی,ابزار ماشین چرخ دار عمودی CNC, Universal CNC Vertical Lathe Machine, CNC Vertical Lathe Machine Tool


Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	2500	Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	۶۳ دور در ساعت
ظرفیت ماشینکاری:	وظیفه متوسط	سوراخ دوک (mm):	130
عرض تخت (میلی متر):	250 میلی متر	قدرت موتور اسپیندل (کیلو وات):	55
تعداد دوک ها:	دوقلو	Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):	2500
تعداد محورها:	2	سفر (محور X) (میلی متر):	1000 میلی متر
سفر (محور Z) (میلی متر):	1400 میلی متر	دقت موقعیت یابی (میلی متر):	0.005 ±
تکرارپذیری (X/Y/Z) (mm):	0.005 ±	ابعاد ((LWH):	۵۱۰۰۴۵۶۰۴۶۸۰ میلی متر
ولتاژ:	380 ولت	ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	33800	نام محصول:	ابزار ماشین چرخ دار عمودی
حداکثر وزن قطعه کار::	10000 کیلوگرم

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	2500
Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	۶۳ دور در ساعت
ظرفیت ماشینکاری:	وظیفه متوسط
سوراخ دوک (mm):	130
عرض تخت (میلی متر):	250 میلی متر
قدرت موتور اسپیندل (کیلو وات):	55
تعداد دوک ها:	دوقلو
Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):	2500
تعداد محورها:	2
سفر (محور X) (میلی متر):	1000 میلی متر
سفر (محور Z) (میلی متر):	1400 میلی متر
دقت موقعیت یابی (میلی متر):	0.005 ±
تکرارپذیری (X/Y/Z) (mm):	0.005 ±
ابعاد ((LWH):	۵۱۰۰۴۵۶۰۴۶۸۰ میلی متر
ولتاژ:	380 ولت
ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	33800
نام محصول:	ابزار ماشین چرخ دار عمودی
حداکثر وزن قطعه کار::	10000 کیلوگرم

ابزار ماشینی چرخ دار عمودی CNC دو ستون جهانی

دقت ماشین آلات بالا دو ستون عمودی ابزار ماشین چرخ دار جهانی

چرخ دو ستون عمودی یک قطعه پیشرفته از تجهیزات است که اجزای مکانیکی، الکتریکی و هیدرولیکی را ترکیب می کند.شامل اصول طراحی مدرن و تکنیک های تولید است، با استفاده از بهینه سازی CAD و اجزای پیشرفته از منابع داخلی و بین المللی. ماشین دارای یک ساختار قوی است، که قدرت استثنایی را ارائه می دهد،سفتی ایستاتیک و پویا بالا، قابلیت های ماشینکاری دقیق، ظرفیت بار سنگین، کارایی، دوام و عملکرد قابل اعتماد.

میز کار

میز کار دارای پایه میز کار، میز کار، قطعات پیچ و دستگاه انتقال است. میز کار و پایه میز کار ساختاری کل آهن ریخته شده است، که از آهن ریخته شده با مقاومت بالا و فشار کم استفاده می کند.که سفتي کافي داره، قدرت و ثبات حرارتی. تابلو اسپندل میز کار، دارای تابلو رول کوتاه دو ردیف با دقت بالا است. این می تواند چرخش دقیق بالای میز کار و عمر طولانی را تضمین کند..

انتقال اصلی

سیستم انتقال اصلی ماشین انتقال عمودی می باشد.جعبه گیربکس تبدیل دو گیربکس مکانیکی را توسط سیلندر شیفت به دست می آورد، به طوری که میز کار می تواند تنظیم سرعت بدون گام را در عرض 0.63-63r/min انجام دهد.

قاب گانتری

این ساختمان از ستون های عمودی سمت چپ و راست و تخته اتصال تشکیل شده است. گانتری و پایه میز کار ساختار مهر و موم را تشکیل می دهند. در قسمت بالای گانتری، جعبه بلند چپ و راست وجود دارد،با موتور دو محوری کششی AC. از طریق جفت دنده، کرم و جفت دنده و دو بار leadscrews را به حرکت بلند کردن در امتداد ریل راهنمای ستون چپ و راست انجام دهید.

پرتو

بیام از آهن ریخته ای با قدرت بالا و فشار کم با سفتی و قدرت کافی استفاده می کند تا دقت ماشین را برای حفظ و ثبات طولانی مدت تضمین کند.پرتو در مقابل ستون عمودی است، و حرکت عمودی را در امتداد مسیر عمودی ستون انجام می دهد. در پشت پرتگاه ، 4 نقطه کلیمپ هیدرولیکی وجود دارد. در هر دو طرف پرتگاه ، جعبه تغذیه برای استراحت ابزار وجود دارد.

پارامتر ماشین

مشخصات	واحد	CK5225	CK5231	CK5240Q	CK5240
حداکثر قطر چرخش	mm	2500	3150	4000	4000
حداکثر ارتفاع قطعه کار	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
حداکثر وزن قطعه کار	T	۱۰/۲۰	۱۰/۲۰	۱۰/۲۰	32
قطر میز کار	mm	2250	2830	۲۸۳۰/۳۱۵۰	3200/3600
محدوده سرعت میز	r/min	2-63	2-63	2-63	2-63
گام ها		16	16	16	16
حداکثر گشتاور میز کار	KN.m	63	63	63	100
عبور سریع از سر ریل	mm/min	4000	4000	4000	4000
حرکت عمودی سر راه آهن راست	. نه	35	35	35	40
حرکت عمودی سر راه آهن چپ	kn	30	30	30	30
نیروی برش محدوده از سر راه آهن راست	mm/min	1-50	1-50	1-50	1-50
نیروی برش محدوده از سر راه آهن راست	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
حرکت بازو	mm	1000	1000	1000	1250
بخش دست	mm	255×200	255×200	255×200	۲۴۰×۲۴۰
چرخش سر راه آهن سمت چپ و راست	°	±30°	±30°	±30°	±30°
بخش ابزار	mm	40×50	40×50	40×50	50×50
قدرت موتور اصلی	kw	55	55	55	75
ابعاد کلی	سانتی متر	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520
