C5116 Cnc عمودی حفاری مرسوم عمودی چرخ دار ماشین چرخ دار سفتی بالا

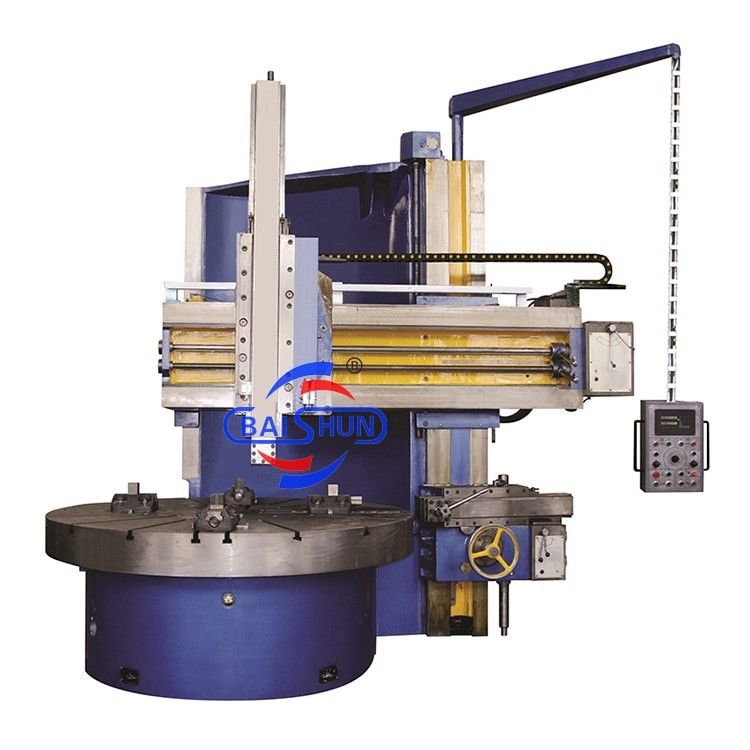

C5116 ماشین چرخ دار عمودی معمولی با سفتی بالا

مدل C5116 از چرخ چرخ تک ستون ما یک ماشین بسیار سفت با ظرفیت های بزرگ ماشینکاری، یک ساختار پایدار و محکم و عملکرد کارآمد است.آن را با یک سر ابزار عمودی می آید و می تواند با یک سیستم خواندن دیجیتال با دقت بالا مجهز (DRO).
یک موتور اینورتر AC برای تنظیم سرعت استفاده می شود.
دنده ها، ساخته شده از فولاد 40Cr، برای اطمینان از دقت بالا و کاهش سر و صدا ماشین، به دقت خرد می شوند. این ماشین ها به طور خاص برای رسیدگی به نیازهای مدرن ماشین آلات طراحی و ساخته شده اند.از جمله ابزار برش سریع و ماشین های برش کاربید، برای قطعات ساخته شده از فلزات آهن و غیر آهن، کامپوزیت ها و مواد دیگر.

ساختار اصلی ماشین چرخ دار عمودی:

1ابزار ماشینی: اجزای اصلی ابزار ماشینی (پای پیچ، پایه، میز کار، پرت، پشت سر اسلاید عمودی، جعبه ابزار جانبی، جعبه تغذیه،جعبه دنده اصلی) از آهن گچ قوی با استفاده از تکنولوژی شن رزین ساخته شده اند.

2محرک اصلی: چرخش میز کار توسط موتور الکتریکی اصلی با کاهش گیر و یک سیستم کنترل سرعت الکترومغناطیسی برای تنظیم سرعت کار می کند.

3. اسلاید عمودی و مکانیسم تغذیه اسلاید عمودی: RAM از ماده HT250 ساخته شده است که به خاطر خواص مکانیکی عالی آن شناخته شده است.

4ساختار پایه میز کار: میز کار از یک ساختار چرخ دار بلند استفاده می کند که توسط لگن های بالندری دو ردیف با دقت بالا برای تراز شعاعی پشتیبانی می شود.

5. بیام: بیام با استفاده از یک حرکت، با فشار هیدرولیکی برای کلیمپ، ثابت و آزاد می شود.

6سیستم هیدرولیک: سیستم هیدرولیک از اجزای کنترل قابل اعتماد از تولید کنندگان مشهور، هم داخلی و هم بین المللی استفاده می کند.

7- روان کردن ماشین ابزار: ماشین ابزار به طور خودکار روغن را در فواصل مشخص برای روان کردن قطب و قطعات متحرک فراهم می کند.

8حفاظت از ابزار ماشین: قطعات متحرک ابزار ماشین مجهز به یک زنجیره امنیتی جامع و سیستم قفل هستند.

9سیستم کنترل الکتریکی:

a) منبع برق: جریان سه فاز 380V±10٪، 50Hz.

ب) طراحی الکتریکی دستگاه ابزار مطابق با استانداردهای طراحی بین المللی است.

توضیحات:
این ماشین سری مناسب برای ماشین آلات قطعات در تمام صنایع است. در ماشین چرخاندن و سوراخ کردن استوانه ای. Tapering و سطح و همچنین grooving می تواند انجام شود خشن و تکمیل.
جدول حامل توپ فشار با دقت بالا برای راهنمای رولینگ C5116 ماشین نیز راهنمای لغزشی را اتخاذ می کند.محور رادیال انجام می شود نوع NN30 دو ردیف استوانه ای رولینگبنابراین می تواند دقت چرخش و ظرفیت حمل را بهبود بخشد
میز
سر ریل مجهز به برج پنج گوشه ای است و سر جانبی با برج مربع طراحی شده است.
هر دو سر همگي از ميزان هاي هيدروليکي استفاده ميکنن
ماشین سر ریل C518-C5112 حامل پیچ سرب رولینگ را برای انتقال در حرکت افقی و عمودی اتخاذ می کند.
تجهیزات الکتریکی ماشین توسط کامپیوتر کنترل می شود. بنابراین قابلیت اطمینان بالایی دارد.
ابعاد کلی ماشین زیباست و برای مردم لذت بخش است. برای نگهداری و سرویس آسان است.
اتصال سر جانبی، کنترل دیجیتال و چرخاندن کانر می تواند بر اساس نیاز خاص فراهم شود.

توضیحات:

این سری ماشین برای ماشینکاری قطعات در همه صنایع مناسب است. می تواند چرخش استوانه ای ، سوراخ کردن ، تراشیدن ، سطح بندی و شکاف ، هر دو عملیات خشن و نهایی را انجام دهد.

این میز از یک لگن توپ فشار با دقت بالا برای راهنمای رولینگ استفاده می کند، در حالی که ماشین C5116 یک راهنمای لغزنده را اتخاذ می کند.شعاعی اسپندل مجهز به نوع NN30 است که دارای دو ردیف استوانه ای است، که دقت چرخش و ظرفیت بار میز را بهبود می بخشد.

سر ریل مجهز به یک برج پنتاگونال است و سر جانبی دارای یک طراحی برج مربع است.

هر دو سر از نظر هیدرولیکی متعادل هستند.

سر ریل ماشین C518-C5116 از لاغرهای پیچ سربی برای انتقال حرکت افقی و عمودی استفاده می کند.

تجهیزات الکتریکی دستگاه توسط یک کامپیوتر کنترل می شود، اطمینان از قابلیت اطمینان بالا.

ابعاد کلی دستگاه از نظر زیبایی دوستانه و کاربر دوستانه است. نگهداری و خدمات آسان است.

در صورت درخواست ویژه، لوازم اضافی مانند سر جانبی، کنترل دیجیتال و پیچ و تاب می تواند ارائه شود.
