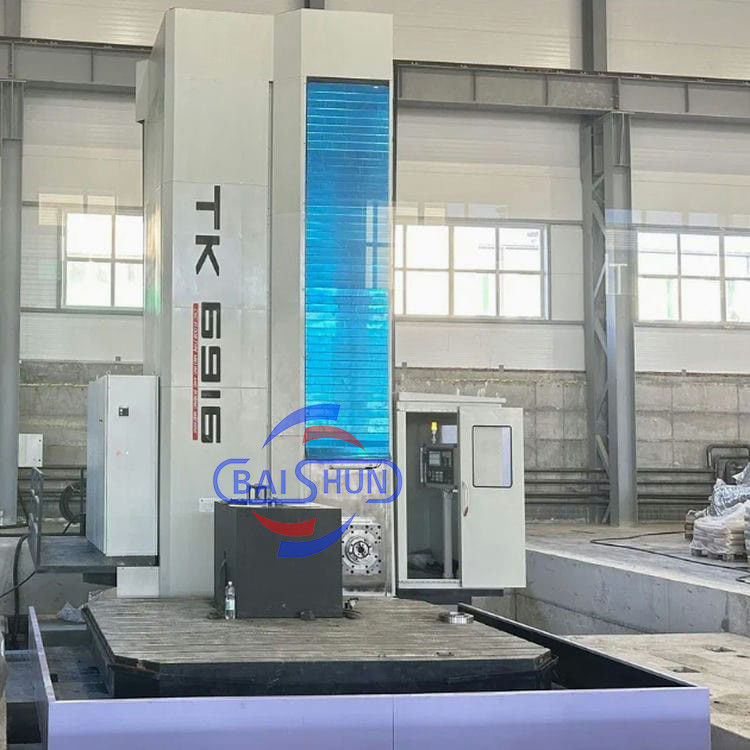

TK6920 ماشین آسیاب CNC افقی 200mm Spindle

Name: TK6920 ماشین آسیاب CNC افقی 200mm Spindle
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TK6920
Price: 99000 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: BAISHUN MACHINERY

گواهی: ISO

شماره مدل: TK6920

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

قیمت: USD99000/Set

جزئیات بسته بندی: 1. Outside we will pack the product with plastic to prevent wet. 1. برای جلوگیری از خیس شد

زمان تحویل: 3 ماه

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 30 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
ماشین برش فلز سنگین,ماشین سنگ شکن فلزی
,
Metal Borer Mills Machine

نام محصول:

ماشین آسیاب حفاری

تایپ کنید:

TK6920

مخروطی دوک:

ISO50

قطر دوک:

200 میلی متر

سفر Z/Y/Z:

6000/3000/1200 میلی متر

سرعت اسپیندل:

1200r/min

تابع:

خسته کننده و فرز

کلمات کلیدی:

دستگاه حفاری و فرز

اندازه میز کار:

سفارشی کردن پذیرفته شد

کنترلر CNC:

فانوک

نام محصول:

ماشین آسیاب حفاری

تایپ کنید:

TK6920

مخروطی دوک:

ISO50

قطر دوک:

200 میلی متر

سفر Z/Y/Z:

6000/3000/1200 میلی متر

سرعت اسپیندل:

1200r/min

تابع:

خسته کننده و فرز

کلمات کلیدی:

دستگاه حفاری و فرز

اندازه میز کار:

سفارشی کردن پذیرفته شد

کنترلر CNC:

فانوک

TK6920 ماشین آسیاب CNC افقی 200mm Spindle

دستگاه تراش فلز TK6920، دستگاه بورینگ و فرز فلز سنگین، عرضه مستقیم کارخانه

دستگاه بورینگ و فرز افقی افقی CNC

دستگاه بورینگ و فرز افقی CNC با گشتاور بالا، راندمان بالا، سختی بالا و فناوری‌های پیشرفته طراحی شده است. بر اساس درخواست کاربر، دستگاه‌ها می‌توانند با کنترل‌کننده‌های مختلف، الزامات دقت مختلف، اندازه‌های مختلف میز برای تشکیل مدل‌های مختلف دستگاه‌های بورینگ مطابقت داده شوند. این سری از دستگاه‌های بورینگ برای ماشین‌کاری قطعات جعبه‌ای شکل، ساختاری قاب یا قالب در اندازه‌های بزرگ و متوسط مناسب هستند و می‌توانند پس از یک بار گیره کردن، عملیات فرزکاری، بورینگ، سوراخ‌کاری، وینچینگ، قلاویزکاری و غیره را انجام دهند. دستگاه‌ها 7 محور را با 4 محور همزمان کنترل می‌کنند و امکان درون‌یابی دایره‌ای و ماشین‌کاری سطوح منحنی سه‌بعدی را فراهم می‌کنند. این سری از دستگاه‌ها با مجهز شدن به سر فرز، صفحه صورت و سایر دستگاه‌ها، قابلیت‌های ماشین‌کاری را افزایش داده‌اند. اسپیندل دارای محفظه خنک‌کننده برای محدود کردن سر در اسپیندل است.

مشخصات فنی:

مورد واحد TK6913 TK6916 TK6920 TK6926

قطر اسپیندل میلی‌متر 130 160 200 260

مخروطی اسپیندل ISO 50 50 60 60

حداکثر سرعت اسپیندل دور در دقیقه 1500 (اختیاری: 3000) 1200 (اختیاری: 2000) 1000 (اختیاری: 2000) 1000 (اختیاری: 1500)

توان موتور - سروو کیلووات 30 55 75 110

حرکت کل اسپیندل بورینگ و رم میلی‌متر 1500 2400 2400 3200

اندازه مقطع رم میلی‌متر 380*420 480*520 480*520 620*740

حرکت ستون - محور X میلی‌متر 4000 (اختیاری: 5-15 متر) 6000 (اختیاری: 7-20 متر) 6000 (اختیاری: 7-20 متر) 8000 (اختیاری: 9-20 متر)

حرکت عمودی سر اسپیندل - محور Y میلی‌متر 2000 (اختیاری: 3 متر) 3000 (اختیاری: 4 متر، 5 متر) 3000 (اختیاری: 4 متر، 5 متر) 3000 (اختیاری: 4 متر، 5 متر)

حرکت طولی ستون - محور Z میلی‌متر 700 1200 1200 1600

حرکت محوری اسپیندل بورینگ - محور W میلی‌متر 800 1200 1200 1600

درجه چرخش محور B درجه 360

خشاب ابزار عدد 40/60 40/60 40/60 40/60

اندازه میز کار میلی‌متر 1200*1400، 1400*1600، 1600*1800، 1800*2000، 2000*2500، 2500*3000، 3000*3500، 3500*4000، 4000*4500، 4500*5000 (قابل سفارشی‌سازی)

سیستم CNC
FANUC (قابل ارائه بر اساس نیاز مشتری)

بستر دستگاه:

بستر دستگاه از چوب رزینی با ساختار و سختی مناسب ساخته شده است. این امر پایه محکم و پایداری دستگاه و پایداری ستون در حرکت روی بستر را تضمین می‌کند. ریل‌های سطح سخت و دندانه دار وارداتی با کیفیت بالا روی بستر وجود دارند، دو چرخ دنده پیش بارگذاری که با هم رانده می‌شوند، دقت محور X را تضمین می‌کنند.

کالسکه لغزنده

ساخته شده با ریخته‌گری‌های با کیفیت بالا. کالسکه لغزنده با چوب رزینی، استحکام کافی را دارا می‌باشد. این کالسکه با دو ریل راهنمای عریض به بستر دستگاه متصل می‌شود. ریل راهنمای تکی به عنوان موقعیت‌یابی اصلی عمل می‌کند و با پشتیبانی ریل‌های راهنمای دوتایی، پایداری و خطی بودن حرکت ستون روی بستر دستگاه را حفظ می‌کند.

ستون

این ستون از ریخته‌گری با کیفیت بالا، رزین و چوب در ساختار دوتایی ساخته شده است و سختی کافی را دارا می‌باشد که حرکت روان جعبه اسپیندل را به صورت عمودی امکان‌پذیر می‌سازد. ریل‌های تعادل از نوع موزاییکی در داخل ستون تعبیه شده‌اند تا پایداری حرکات عمودی وزنه تعادل را تضمین کنند، بنابراین دقت بالای دستگاه را تضمین می‌کنند.

دو ریل زمینی در جلوی ستون، موقعیت جعبه اسپیندل را بررسی کرده و پایداری حرکات عمودی اسپیندل را تضمین می‌کنند. ستون مجهز به پیچ‌های توپی دوتایی با دقت پیش بارگذاری و موتور سروو برای رانندگی حرکات عمودی جعبه اسپیندل است.

واحد کنترل

کابین عملیات با جعبه اسپیندل ساخته شده است، واحد کنترل در کابین برای عملیات آسان قرار دارد. پنل کنترل چرخان و واحد دستی که امکان عملیات از راه دور را فراهم می‌کند، عملیات را ساده و کارآمد می‌سازد.
