توضیحات محصول

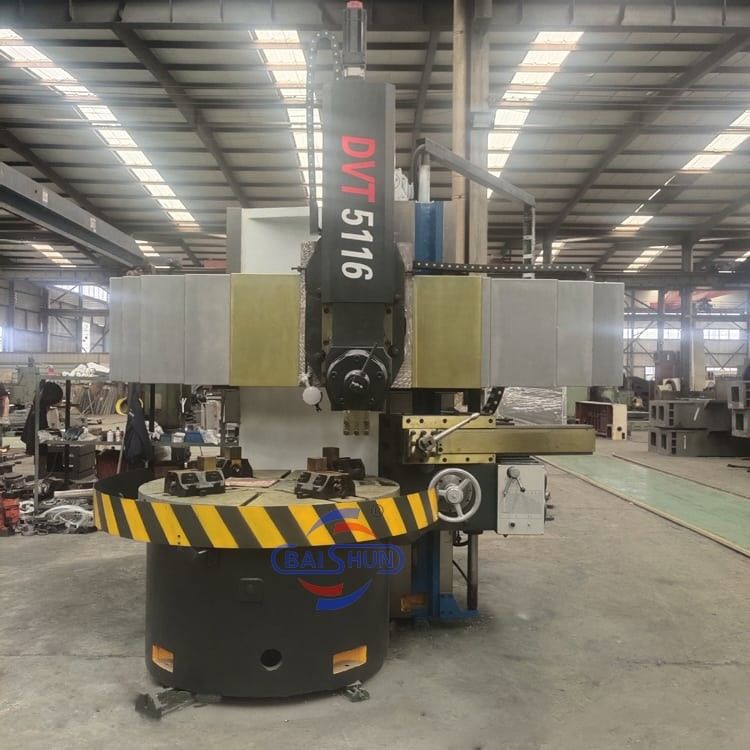

ماشین چرخ دنده با سرعت بالا فلز چرخ دنده سنگین Cnc VTL چرخ دنده عمودی
چرخ دنده عمودی برای صنایع پردازش مکانیکی مناسب است، می تواند برای داخل و خارج از سیلندر، سطح مخروط و چهره، برش، برش و غیره استفاده شود.از فرش های بزرگ و باریک.
میز کار با استفاده از هدایت هیدروستاتیک، شاخه اصلی استفاده از دقت بالا NN30 نوع (D) دو ردیف حلقه ای نردبان، بنابراین میز کار ظرفیت حمل بزرگ، دقت چرخش بالا.دستگاه ابزار الکتریکی با استفاده از محصولات نام تجاری داخلی، قابلیت اطمینان بالا. ماشین ساخته شده از فرآیند epc بسیار واجد شرایط، با کیفیت بالا، درمان پیری آنالیز، ظاهر زیبا، ماندگار، خوشایند خوب، عملیاتی مناسب و نگهداری.عملکرد با هزینه بالا؛ ایستگاه دکمه آویزان، کابینت الکتریکی و طراحی یکپارچه تخت؛ شعاع خاموش، رام T شکل خاموش (برج پنج سوراخ) ؛ محافظت از شعاع بسته،روغن گذاری خودکار تمام قطعات روان کنندهبا سرعت ثابت خط چرخش و رشته.
ویژگی های کلیدی:
این میز از یک راهنمای رولینگ توپ فشار با دقت بالا و یک راهنمای اسلاید با قطر 1.6 متر استفاده می کند.
ریل متقاطع ستون از آهن ریخته خاکستری با قدرت بالا و مقاومت بسیار در برابر فرسایش ساخته شده است.
جفت های راهنما در هر دو جهت افقی و عمودی از آهن ریخته خاکستری مقاوم به لباس ساخته شده اند.
سطح راه آهن راهنمای رام و سر جانبی تحت سخت شدن فرکانس متوسط و ماشینکاری نهایی آسیاب است.
ایستگاه پایین دارای یک نوع جدید از هواپیما کرومیوم سیاه است.
سر ریل مجهز به یک پیچ سرب برای انتقال افقی و عمودی است.
صفحه پنتاگونال برج پیون، قدرت بالا و سفتی در موقعیت شاخص را تضمین می کند.
روان کردن متقاطع با روغن از طریق یک پمپ دستی فراهم می شود.
پارامتر ماشین
| مدل |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| حداکثر قطر چرخش پشت ابزار عمودی (ملی متر) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| قطر میز کار (ملی متر) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| حداکثر ارتفاع قطعه (ملی متر) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| حداکثر وزن قطعه (کیلوگرم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| محدوده سرعت چرخش میز کار (rpm) |
30 تا 260 |
20 تا 180 |
6.3-200 |
۱۵- ۱۶۰ |
3.2-100 |
2.2-70 |
| سری تغذیه |
بدون گام |
بدون گام |
بدون گام |
بدون گام |
بدون گام |
بدون گام |
| محدوده تغذیه در حالت استراحت ابزار (mm/min) |
0.25-90 |
0.25-90 |
0.8 تا 86 |
0.25-90 |
0.8 تا 86 |
0.8 تا 86 |
| مسیر پرتو متقاطع (ملی متر) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| حرکت افقی جا بند ابزار (ملی متر) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| حرکت عمودی جا بند ابزار (ملی متر) |
450 |
500 |
650 |
750 |
800 |
800 |
| اندازه قطعه ی میله ی برش (ملی متر) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| قدرت موتور اصلی (kW) |
11 |
15 |
22 |
15 |
30 |
30 |
ماشین چرخ دار عمودیویژگی:
میز استفاده از دقت بالا فشار توپ رول راهنمای و راهنمای اسلاید در 1.6 متر قطر.
ریل متقاطع ستون از آهن ریخته ای خاکستری با قدرت بالا و مقاومت در برابر لباس استفاده می کند.
جفت های خیالی از مسیرهای هدایت در جهت افقی و عمودی آهن ریخته خاکستری مقاوم به لباس را اتخاذ می کنند.
سطح راهبری رام ریل، سر جانبی استفاده از فرکانس متوسط سخت رولینگ آسیاب پایان ماشینکاری.
صفحه کرومی سیاه از نوع جدید برای دکمه سازی
سر ریل با پیچ سرب برای انتقال افقی و عمودی طراحی شده است.
قرار دادن شاخص صفحه پنتاگونال برج با قدرت بالا و سفتی.
روان کردن صلیب با روغن توسط پمپ دستی تامین می شود.
