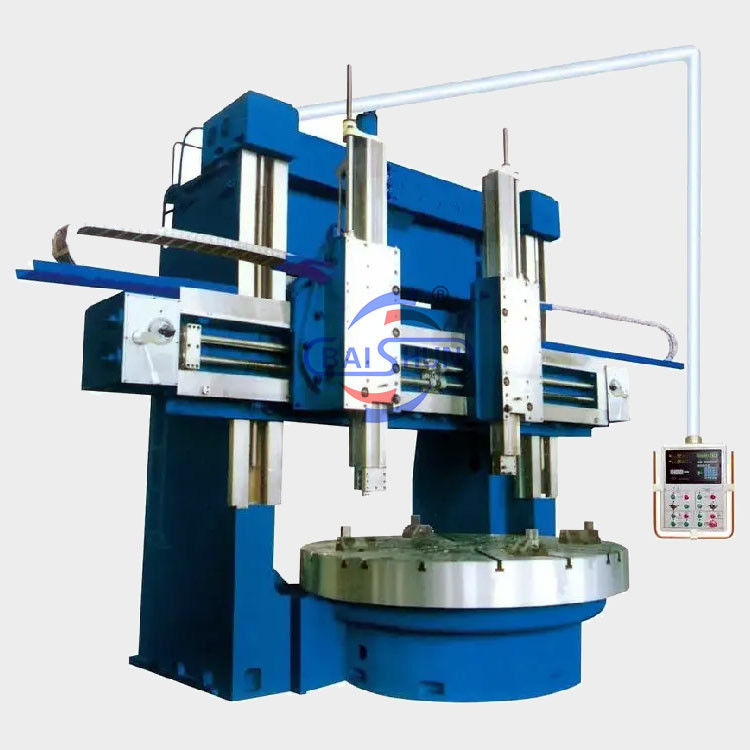

طراحی جدید فلز دستی سنگین وظیفه چرخ دو ستون عمودی چرخش چرخ

Name: طراحی جدید فلز دستی سنگین وظیفه چرخ دو ستون عمودی چرخش چرخ
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY

گواهی: CE，ISO

شماره مدل: CK5235

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 SET

قیمت: negotiable

جزئیات بسته بندی: 1. بیرون ما محصول را با پلاستیک بسته بندی می کنیم تا از خیس شدن جلوگیری کنیم.2. خارج از ماشین چرخ دا

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                چرخ چرخدار عمودی سنگین,چرخ چرخدار عمودی دستی فلزی,دو ستون عمودی چرخ دار, Metal Manual Vertical Turning Lathe, Double Columns Vertical Turning Lathe


Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	2500	Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	90 دور در ساعت
ظرفیت ماشینکاری:	وظیفه متوسط	سوراخ دوک (mm):	105
عرض تخت (میلی متر):	250 میلی متر	قدرت موتور اسپیندل (کیلو وات):	55
تعداد دوک ها:	دوقلو	تعداد محورها:	2
سفر (محور X) (میلی متر):	1900 میلی متر	سفر (محور Z) (میلی متر):	1250 میلی متر
دقت موقعیت یابی (میلی متر):	0.005 ±	تکرارپذیری (X/Y/Z) (mm):	0.003 ±
ابعاد ((LWH):	۶۱۵۰۴۴۰۰۵۳۳۰ میلی متر	ولتاژ:	380 ولت
سیستم کنترل CNC:	GSK	ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	55000	نام محصول:	قیمت چرخ CNC عمودی
حداکثر قطر چرخش:	3500 میلی متر	حداکثر ارتفاع قطعه ووک:	2000 میلی متر

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	2500
Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	90 دور در ساعت
ظرفیت ماشینکاری:	وظیفه متوسط
سوراخ دوک (mm):	105
عرض تخت (میلی متر):	250 میلی متر
قدرت موتور اسپیندل (کیلو وات):	55
تعداد دوک ها:	دوقلو
تعداد محورها:	2
سفر (محور X) (میلی متر):	1900 میلی متر
سفر (محور Z) (میلی متر):	1250 میلی متر
دقت موقعیت یابی (میلی متر):	0.005 ±
تکرارپذیری (X/Y/Z) (mm):	0.003 ±
ابعاد ((LWH):	۶۱۵۰۴۴۰۰۵۳۳۰ میلی متر
ولتاژ:	380 ولت
سیستم کنترل CNC:	GSK
ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	55000
نام محصول:	قیمت چرخ CNC عمودی
حداکثر قطر چرخش:	3500 میلی متر
حداکثر ارتفاع قطعه ووک:	2000 میلی متر

طراحی جدید فلز دستی سنگین وظیفه چرخ دو ستون عمودی چرخش چرخ

طراحی جدید فلز دستی سنگین وظیفه چرخ دو ستون عمودی چرخش چرخ

چرخ دو ستون عمودی یک قطعه پیشرفته از تجهیزات است که اجزای مکانیکی، الکتریکی و هیدرولیکی را ترکیب می کند.شامل اصول طراحی مدرن و تکنیک های تولید است، با استفاده از بهینه سازی CAD و اجزای پیشرفته از منابع داخلی و بین المللی. ماشین دارای یک ساختار قوی است، که قدرت استثنایی را ارائه می دهد،سفتی ایستاتیک و پویا بالا، قابلیت های ماشینکاری دقیق، ظرفیت بار سنگین، کارایی، دوام و عملکرد قابل اعتماد.

ماشین شامل اجزای مختلف، از جمله پایه میز کار، میز کار، جعبه انتقال اصلی، قاب گانتری، پرت، ابزار رام، جعبه تغذیه، سیستم الکتریکی، ایستگاه عملیات،سیستم هیدرولیک، و دستگاه های محافظتی.

چرخ دو ستون عمودی یک تجهیزات پیشرفته با ادغام مکانیکی-برقی- هیدرولیک است که فلسفه طراحی جدید و فناوری تولید را جذب می کند.این روش طراحی بهینه سازی CAD را اتخاذ می کند، اجزای کاربردی پیشرفته در داخل و خارج از کشور را مجهز می کند. در ساختار، قدرت قوی، سفتی پویا و جامد بالا، دقت بالا، بار سنگین، کارایی بالا،عمر طولانیمشخصات فنی اصلی هر قطعه ماشین مطابق با استانداردهای مربوطه ملی است.

ماشین دارای پایه میز کار، میز کار، جعبه انتقال اصلی، قاب گانتری، پرت، جا ابزار رام، جعبه تغذیه، سیستم الکتریکی، ایستگاه عملیاتی، سیستم هیدرولیکی، دستگاه محافظت و غیره است.

پارامتر ماشین

مشخصات	واحد	CK5225	CK5231	CK5240Q	CK5240
حداکثر قطر چرخش	mm	2500	3150	4000	4000
حداکثر ارتفاع قطعه کار	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
حداکثر وزن قطعه کار	T	۱۰/۲۰	۱۰/۲۰	۱۰/۲۰	32
قطر میز کار	mm	2250	2830	۲۸۳۰/۳۱۵۰	3200/3600
محدوده سرعت میز	r/min	2-63	2-63	2-63	2-63
گام ها		16	16	16	16
حداکثر گشتاور میز کار	KN.m	63	63	63	100
عبور سریع از سر ریل	mm/min	4000	4000	4000	4000
حرکت عمودی سر راه آهن راست	. نه	35	35	35	40
حرکت عمودی سر راه آهن چپ	kn	30	30	30	30
نیروی برش محدوده از سر راه آهن راست	mm/min	1-50	1-50	1-50	1-50
نیروی برش محدوده از سر راه آهن راست	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
حرکت بازو	mm	1000	1000	1000	1250
بخش دست	mm	255×200	255×200	255×200	۲۴۰×۲۴۰
چرخش سر راه آهن سمت چپ و راست	°	±30°	±30°	±30°	±30°
بخش ابزار	mm	40×50	40×50	40×50	50×50
قدرت موتور اصلی	kw	55	55	55	75
ابعاد کلی	سانتی متر	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520
