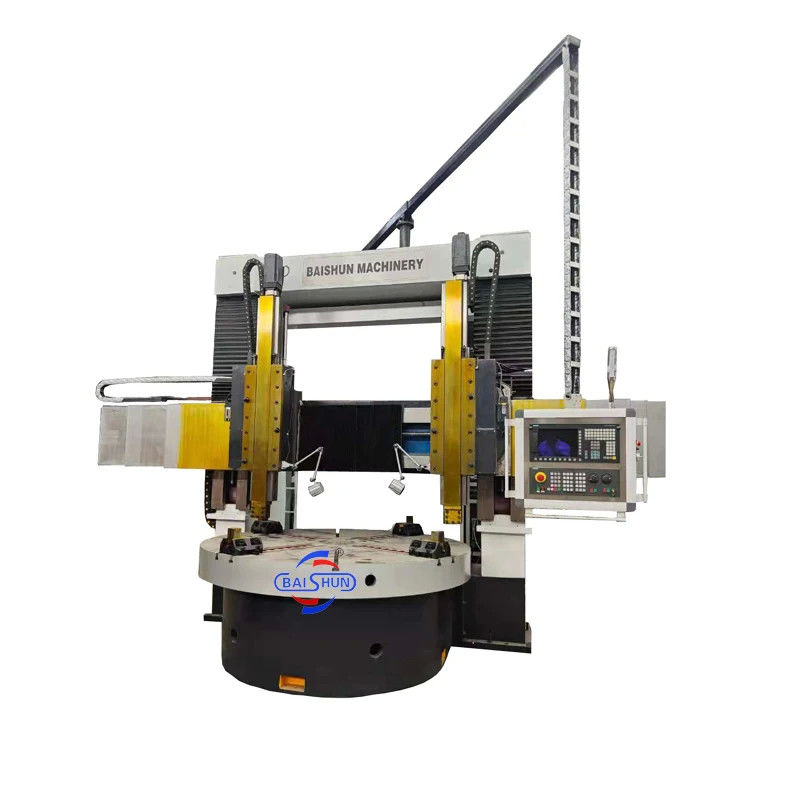

CNC Universal Vertical Turning Lathe دو ستون عمودی ماشین چرخ CK5235

Name: CNC Universal Vertical Turning Lathe دو ستون عمودی ماشین چرخ CK5235
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY, BAISHUN MACHINERY

گواهی: CE/ISO9001

شماره مدل: CK5235

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

قیمت: $76,000.00/sets 1-4 sets

جزئیات بسته بندی: 1. Outside we will pack the product with plasitic to prevent wet. 1. برای جلوگیری از خیس ش

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
دستگاه چرخ دار عمودی دو ستون,ماشین تراش عمودی CNC
,
CNC Universal Vertical Lathe Machine

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

3500

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

50 دور در ساعت

ظرفیت ماشینکاری:

وظیفه متوسط

سوراخ دوک (mm):

130

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور اسپیندل (کیلو وات):

30

تعداد دوک ها:

دوقلو

Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):

3500

تعداد محورها:

2

سفر (محور X) (میلی متر):

750 میلی متر

سفر (محور Z) (میلی متر):

1800 میلی متر

دقت موقعیت یابی (میلی متر):

0.005 ±

تکرارپذیری (X/Y/Z) (mm):

0.005 ±

ابعاد ((L*W*H):

۳۹۵۰*۶۳۰۰*۴۳۵۰ میلی متر

ولتاژ:

380 ولت

سیستم کنترل CNC:

GSK، زیمنس، FANUC

نام تجاری پست ابزار:

HONGDA

ایستگاه های پست ابزار:

4

وزن (کیلوگرم):

35000

نام محصول:

چرخ دنده عمودی CNC جهانی

حداکثر وزن قطعه کار::

8000 کیلوگرم

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

3500

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

50 دور در ساعت

ظرفیت ماشینکاری:

وظیفه متوسط

سوراخ دوک (mm):

130

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور اسپیندل (کیلو وات):

30

تعداد دوک ها:

دوقلو

Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):

3500

تعداد محورها:

2

سفر (محور X) (میلی متر):

750 میلی متر

سفر (محور Z) (میلی متر):

1800 میلی متر

دقت موقعیت یابی (میلی متر):

0.005 ±

تکرارپذیری (X/Y/Z) (mm):

0.005 ±

ابعاد ((L*W*H):

۳۹۵۰*۶۳۰۰*۴۳۵۰ میلی متر

ولتاژ:

380 ولت

سیستم کنترل CNC:

GSK، زیمنس، FANUC

نام تجاری پست ابزار:

HONGDA

ایستگاه های پست ابزار:

4

وزن (کیلوگرم):

35000

نام محصول:

چرخ دنده عمودی CNC جهانی

حداکثر وزن قطعه کار::

8000 کیلوگرم

CNC Universal Vertical Turning Lathe دو ستون عمودی ماشین چرخ CK5235

CNC Universal Vertical Turning Lathe دو ستون عمودی ماشین چرخ CK5235

چرخ دو ستون عمودی یک تجهیزات پیشرفته با ادغام مکانیکی-برقی- هیدرولیک است که فلسفه طراحی جدید و فناوری تولید را جذب می کند.این روش طراحی بهینه سازی CAD را اتخاذ می کند، اجزای کاربردی پیشرفته در داخل و خارج از کشور را مجهز می کند. در ساختار، قدرت قوی، سفتی پویا و جامد بالا، دقت بالا، بار سنگین، کارایی بالا،عمر طولانیمشخصات فنی اصلی هر قطعه ماشین مطابق با استانداردهای مربوطه ملی است.

ماشین دارای پایه میز کار، میز کار، جعبه انتقال اصلی، قاب گانتری، پرت، جا ابزار رام، جعبه تغذیه، سیستم الکتریکی، ایستگاه عملیاتی، سیستم هیدرولیکی، دستگاه محافظت و غیره است.

قاب گانتری:

قاب گانتری شامل ستون های عمودی چپ و راست و یک پرتگاه اتصال است. با مهر و موم محکم گانتری و پایه میز کار، یک ساختار محافظ تشکیل می شود.بخش بالایی گانتری دارای جعبه های بلند کن سمت چپ و راست است که توسط موتورهای AC دو محوری کششی هدایت می شوداین جعبه ها، همراه با جفت های دنده، جفت های دنده کرم و پیچ های سرب دوگانه، حرکت عمودی نرده را در امتداد ریل های راهنمای ستون های عمودی امکان پذیر می کنند.

پرتو:

این شعاع از آهن ریخته شده با قدرت بالا و فشار کم ساخته شده است تا سفتی ، قدرت و ثبات طولانی مدت را برای ماشینکاری دقیق تضمین کند.در حال حرکت عمودی در امتداد ریل راهنماقسمت عقب این نردبان مجهز به چهار نقطه قفل هیدرولیکی است، در حالی که در دو طرف آن جعبه های تغذیه برای استراحت ابزار وجود دارد.

پارامتر ماشین

مشخصات واحد CK5225 CK5231 CK5240Q CK5240

حداکثر قطر چرخش mm 2500 3150 4000 4000

حداکثر ارتفاع قطعه کار mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500

حداکثر وزن قطعه کار T ۱۰/۲۰ ۱۰/۲۰ ۱۰/۲۰ 32

قطر میز کار mm 2250 2830 ۲۸۳۰/۳۱۵۰ 3200/3600

محدوده سرعت میز r/min 2-63 2-63 2-63 2-63

گام ها 16 16 16 16

حداکثر گشتاور میز کار KN.m 63 63 63 100

عبور سریع از سر ریل mm/min 4000 4000 4000 4000

حرکت عمودی سر راه آهن راست . نه 35 35 35 40

حرکت عمودی سر راه آهن چپ kn 30 30 30 30

نیروی برش محدوده از سر راه آهن راست mm/min 1-50 1-50 1-50 1-50

نیروی برش محدوده از سر راه آهن راست mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000

حرکت بازو mm 1000 1000 1000 1250

بخش دست mm 255×200 255×200 255×200 ۲۴۰×۲۴۰

چرخش سر راه آهن سمت چپ و راست ° ±30° ±30° ±30° ±30°

بخش ابزار mm 40×50 40×50 40×50 50×50

قدرت موتور اصلی kw 55 55 55 75

ابعاد کلی سانتی متر 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520

عکس های محصول
