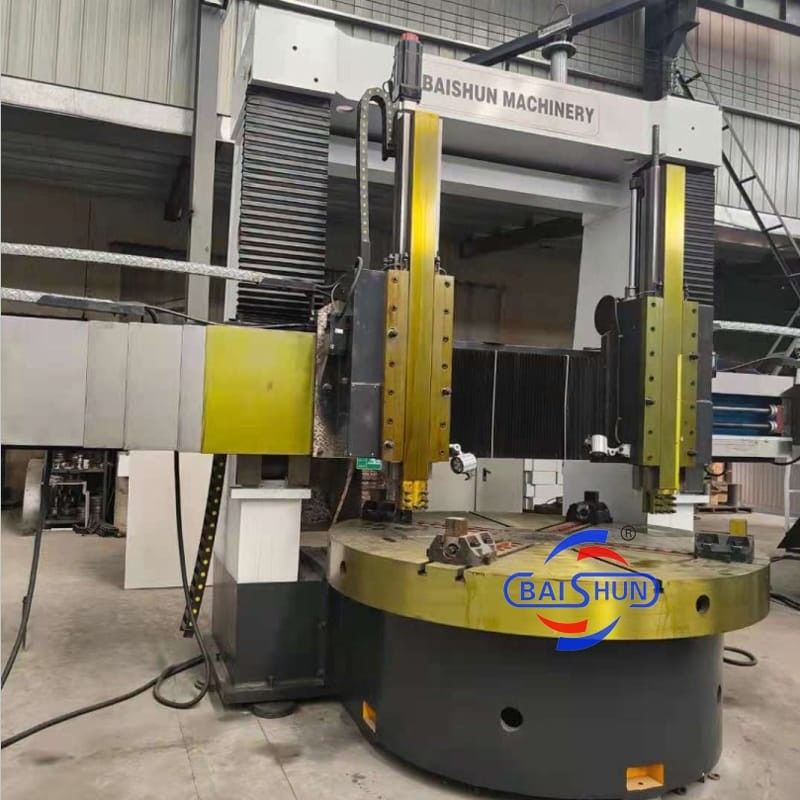

مرکز ماشین آلات عمودی CNC چرخ CK5225 ماشین آلات قطعات فلزی چرخ عمودی

Name: مرکز ماشین آلات عمودی CNC چرخ CK5225 ماشین آلات قطعات فلزی چرخ عمودی
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY

گواهی: CE/ISO9001

شماره مدل: CK5235

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 SET

قیمت: negotiable

جزئیات بسته بندی: 1. Outside we will pack the product with plasitic to prevent wet. 1. برای جلوگیری از خیس ش

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
ماشین آلات عمودی چرخ دار,چرخ CNC چرخ عمودی
,
CNC Lathe Vertical Lathe

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

3500

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

50 دور در ساعت

ظرفیت ماشینکاری:

وظیفه متوسط

سوراخ دوک (mm):

130

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور اسپیندل (کیلو وات):

30

تعداد دوک ها:

دوقلو

Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):

3500

تعداد محورها:

2

سفر (محور X) (میلی متر):

750 میلی متر

سفر (محور Z) (میلی متر):

1800 میلی متر

دقت موقعیت یابی (میلی متر):

0.005 ±

تکرارپذیری (X/Y/Z) (mm):

0.005 ±

ابعاد ((L*W*H):

۳۹۵۰*۶۳۰۰*۴۳۵۰ میلی متر

ولتاژ:

380 ولت

سیستم کنترل CNC:

GSK، زیمنس، FANUC

نام تجاری پست ابزار:

HONGDA

ایستگاه های پست ابزار:

4

وزن (کیلوگرم):

35000

حداکثر وزن قطعه کار::

8000 کیلوگرم

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

3500

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

50 دور در ساعت

ظرفیت ماشینکاری:

وظیفه متوسط

سوراخ دوک (mm):

130

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور اسپیندل (کیلو وات):

30

تعداد دوک ها:

دوقلو

Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):

3500

تعداد محورها:

2

سفر (محور X) (میلی متر):

750 میلی متر

سفر (محور Z) (میلی متر):

1800 میلی متر

دقت موقعیت یابی (میلی متر):

0.005 ±

تکرارپذیری (X/Y/Z) (mm):

0.005 ±

ابعاد ((L*W*H):

۳۹۵۰*۶۳۰۰*۴۳۵۰ میلی متر

ولتاژ:

380 ولت

سیستم کنترل CNC:

GSK، زیمنس، FANUC

نام تجاری پست ابزار:

HONGDA

ایستگاه های پست ابزار:

4

وزن (کیلوگرم):

35000

حداکثر وزن قطعه کار::

8000 کیلوگرم

مرکز ماشین آلات عمودی CNC چرخ CK5225 ماشین آلات قطعات فلزی چرخ عمودی

ماشین چرخ دار عمودی CNC CK5225 CK5235 ماشین آلات چرخ دار عمودی

چرخ دو ستون عمودی یک تجهیزات پیشرفته با ادغام مکانیکی-برقی- هیدرولیک است که فلسفه طراحی جدید و فناوری تولید را جذب می کند.این روش طراحی بهینه سازی CAD را اتخاذ می کند، اجزای کاربردی پیشرفته در داخل و خارج از کشور را مجهز می کند. در ساختار، قدرت قوی، سفتی پویا و جامد بالا، دقت بالا، بار سنگین، کارایی بالا،عمر طولانیمشخصات فنی اصلی هر قطعه ماشین مطابق با استانداردهای مربوطه ملی است.

ماشین دارای پایه میز کار، میز کار، جعبه انتقال اصلی، قاب گانتری، پرت، جا ابزار رام، جعبه تغذیه، سیستم الکتریکی، ایستگاه عملیاتی، سیستم هیدرولیکی، دستگاه محافظت و غیره است.

میز کار:

میز کار از پایه میز کار، میز کار، اجزای پیچ و دستگاه انتقال تشکیل شده است.که سفتی کافی را تضمین می کند، مقاومت و ثبات حرارتی. استخر اسپندل میز کار دارای استخر های چرخدار دو ردیف کوتاه استندری با دقت بالا است که چرخش دقیق و عمر طولانی را تضمین می کند.

انتقال اصلی:

این ماشین از یک سیستم انتقال عمودی درایو به عنوان محرک اصلی خود استفاده می کند.جعبه گیربکس اجازه می دهد تا تبدیل مکانیکی دو گیربکس با جابجایی سیلندر، اجازه می دهد تا میز کار به تنظیم سرعت بدون گام در محدوده 0.63-63r / min برسد.

پارامتر ماشین

مشخصات واحد CK5225 CK5231 CK5240Q CK5240

حداکثر قطر چرخش mm 2500 3150 4000 4000

حداکثر ارتفاع قطعه کار mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500

حداکثر وزن قطعه کار T ۱۰/۲۰ ۱۰/۲۰ ۱۰/۲۰ 32

قطر میز کار mm 2250 2830 ۲۸۳۰/۳۱۵۰ 3200/3600

محدوده سرعت میز r/min 2-63 2-63 2-63 2-63

گام ها 16 16 16 16

حداکثر گشتاور میز کار KN.m 63 63 63 100

عبور سریع از سر ریل mm/min 4000 4000 4000 4000

حرکت عمودی سر راه آهن راست . نه 35 35 35 40

حرکت عمودی سر راه آهن چپ kn 30 30 30 30

نیروی برش محدوده از سر راه آهن راست mm/min 1-50 1-50 1-50 1-50

نیروی برش محدوده از سر راه آهن راست mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000

حرکت بازو mm 1000 1000 1000 1250

بخش دست mm 255×200 255×200 255×200 ۲۴۰×۲۴۰

چرخش سر راه آهن سمت چپ و راست ° ±30° ±30° ±30° ±30°

بخش ابزار mm 40×50 40×50 40×50 50×50

قدرت موتور اصلی kw 55 55 55 75

ابعاد کلی سانتی متر 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520

عکس های محصول
