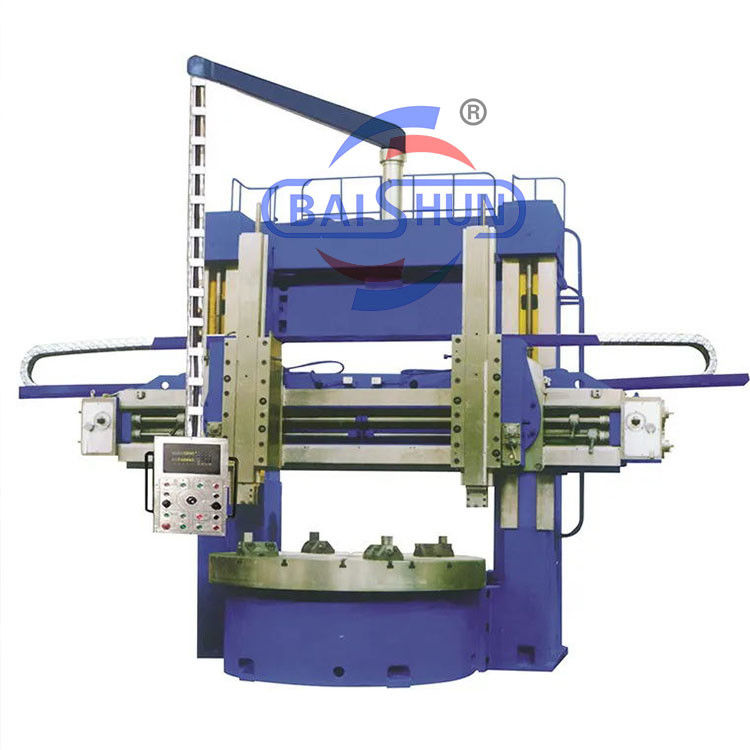

ماشین چرخ دار عمودی CNC CK5225 CK5235 ماشین آلات چرخ دار عمودی

Name: ماشین چرخ دار عمودی CNC CK5225 CK5235 ماشین آلات چرخ دار عمودی
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY, BAISHUN MACHINERY

گواهی: CE/ISO9001

شماره مدل: CK5235

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 SET

قیمت: negotiable

جزئیات بسته بندی: صادرات بسته استاندارد چوبی مورد یا مذاکره با مشتریان

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                CK5235 دستگاه چرخ دار عمودی,ماشین چرخ دار عمودی cnc,CK5225 ماشین چرخ دار عمودی, CNC Vertical Turning Lathe Machine, CK5225 Vertical Lathe Machine


Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	3500	Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	50 دور در ساعت
ظرفیت ماشینکاری:	وظیفه متوسط	سوراخ دوک (mm):	130
عرض تخت (میلی متر):	250 میلی متر	قدرت موتور اسپیندل (کیلو وات):	30
تعداد دوک ها:	دوقلو	Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):	3500
تعداد محورها:	2	سفر (محور X) (میلی متر):	750 میلی متر
سفر (محور Z) (میلی متر):	1800 میلی متر	دقت موقعیت یابی (میلی متر):	0.005 ±
تکرارپذیری (X/Y/Z) (mm):	0.005 ±	ابعاد ((LWH):	۳۹۵۰۶۳۰۰۴۳۵۰ میلی متر
ولتاژ:	380 ولت	سیستم کنترل CNC:	GSK، زیمنس، FANUC
نام تجاری پست ابزار:	HONGDA	ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	35000	نام محصول:	چرخ چرخ CNC عمودی
حداکثر وزن قطعه کار::	8000 کیلوگرم

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	3500
Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	50 دور در ساعت
ظرفیت ماشینکاری:	وظیفه متوسط
سوراخ دوک (mm):	130
عرض تخت (میلی متر):	250 میلی متر
قدرت موتور اسپیندل (کیلو وات):	30
تعداد دوک ها:	دوقلو
Max. حداکثر Turned Length (mm) طول چرخش (میلی متر):	3500
تعداد محورها:	2
سفر (محور X) (میلی متر):	750 میلی متر
سفر (محور Z) (میلی متر):	1800 میلی متر
دقت موقعیت یابی (میلی متر):	0.005 ±
تکرارپذیری (X/Y/Z) (mm):	0.005 ±
ابعاد ((LWH):	۳۹۵۰۶۳۰۰۴۳۵۰ میلی متر
ولتاژ:	380 ولت
سیستم کنترل CNC:	GSK، زیمنس، FANUC
نام تجاری پست ابزار:	HONGDA
ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	35000
نام محصول:	چرخ چرخ CNC عمودی
حداکثر وزن قطعه کار::	8000 کیلوگرم

ماشین چرخ دار عمودی CNC CK5225 CK5235 ماشین آلات چرخ دار عمودی

ماشین چرخ دار عمودی CNC CK5225 CK5235 ماشین آلات چرخ دار عمودی

چرخ دو ستون عمودی یک تجهیزات پیشرفته با ادغام مکانیکی-برقی- هیدرولیک است که فلسفه طراحی جدید و فناوری تولید را جذب می کند.این روش طراحی بهینه سازی CAD را اتخاذ می کند، اجزای کاربردی پیشرفته در داخل و خارج از کشور را مجهز می کند. در ساختار، قدرت قوی، سفتی پویا و جامد بالا، دقت بالا، بار سنگین، کارایی بالا،عمر طولانیمشخصات فنی اصلی هر قطعه ماشین مطابق با استانداردهای مربوطه ملی است.

ماشین دارای پایه میز کار، میز کار، جعبه انتقال اصلی، قاب گانتری، پرت، جا ابزار رام، جعبه تغذیه، سیستم الکتریکی، ایستگاه عملیاتی، سیستم هیدرولیکی، دستگاه محافظت و غیره است.

میز کار:

میز کار از پایه میز کار، میز کار، اجزای پیچ و دستگاه انتقال تشکیل شده است.که سفتی کافی را تضمین می کند، مقاومت و ثبات حرارتی. استخر اسپندل میز کار دارای استخر های چرخدار دو ردیف کوتاه استندری با دقت بالا است که چرخش دقیق و عمر طولانی را تضمین می کند.

انتقال اصلی:

این ماشین از یک سیستم انتقال عمودی درایو به عنوان محرک اصلی خود استفاده می کند.جعبه گیربکس اجازه می دهد تا تبدیل مکانیکی دو گیربکس با جابجایی سیلندر، اجازه می دهد تا میز کار به تنظیم سرعت بدون گام در محدوده 0.63-63r / min برسد.

پارامتر ماشین

مشخصات	واحد	CK5225	CK5231	CK5240Q	CK5240
حداکثر قطر چرخش	mm	2500	3150	4000	4000
حداکثر ارتفاع قطعه کار	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
حداکثر وزن قطعه کار	T	۱۰/۲۰	۱۰/۲۰	۱۰/۲۰	32
قطر میز کار	mm	2250	2830	۲۸۳۰/۳۱۵۰	3200/3600
محدوده سرعت میز	r/min	2-63	2-63	2-63	2-63
گام ها		16	16	16	16
حداکثر گشتاور میز کار	KN.m	63	63	63	100
عبور سریع از سر ریل	mm/min	4000	4000	4000	4000
حرکت عمودی سر راه آهن راست	. نه	35	35	35	40
حرکت عمودی سر راه آهن چپ	kn	30	30	30	30
نیروی برش محدوده از سر راه آهن راست	mm/min	1-50	1-50	1-50	1-50
نیروی برش محدوده از سر راه آهن راست	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
حرکت بازو	mm	1000	1000	1000	1250
بخش دست	mm	255×200	255×200	255×200	۲۴۰×۲۴۰
چرخش سر راه آهن سمت چپ و راست	°	±30°	±30°	±30°	±30°
بخش ابزار	mm	40×50	40×50	40×50	50×50
قدرت موتور اصلی	kw	55	55	55	75
ابعاد کلی	سانتی متر	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520
