توضیحات محصول

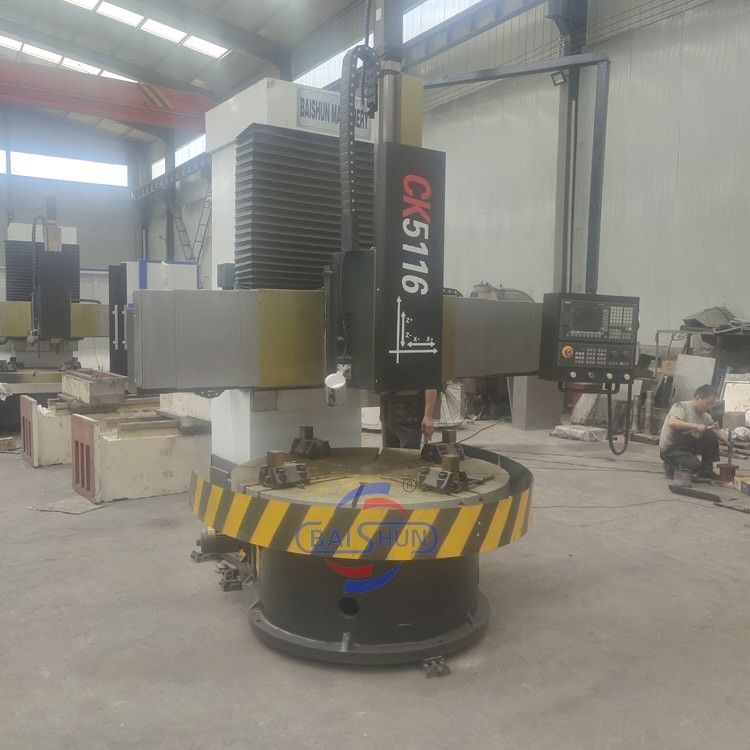

استفاده شده با کیفیت بالا ماشین تراش CNC عمودی با پس از فروش و ضمانت خوب
چرخ دنده عمودی CNC ، همچنین به عنوان مرکز چرخش عمودی شناخته می شود ، یک ابزار ماشین است که برای چرخش و برش قطعات فلزی با دقت و کارایی بالا استفاده می شود.
چرخ دنده عمودی CNC دارای یک چرخ دنده عمودی است که قطعه کار را نگه می دارد و می چرخاند. آنها به طور گسترده ای در صنعت تولید برای تولید اجزای بزرگ و سنگین مانند دنده ها، توربین ها،و قطعات هوافضاآنها به ویژه برای چرخش قطعات با نسبت ابعاد بالا مفید هستند.
علاوه بر این، چرخ های عمودی CNC بسیار خودکار هستند و می توانند برای انجام طیف گسترده ای از عملیات ماشینکاری مانند چرخش، حفاری، سوراخ کردن، رشته زدن و آسیاب برنامه ریزی شوند.با حداقل دخالت انسان.
به طور کلی، چرخ های عمودی CNC یک ابزار ماشینکاری متنوع و کارآمد هستند که قابلیت های دقیق و اتوماسیون بالا را ارائه می دهند.و به همین دلیل آنها را به یک جزء ضروری از فرآیندهای تولید مدرن تبدیل می کند..
ویژگی های کلیدی:
این میز از یک راهنمای رولینگ توپ فشار با دقت بالا و یک راهنمای اسلاید با قطر 1.6 متر استفاده می کند.
ریل متقاطع ستون از آهن ریخته خاکستری با قدرت بالا و مقاومت بسیار در برابر فرسایش ساخته شده است.
جفت های راهنما در هر دو جهت افقی و عمودی از آهن ریخته خاکستری مقاوم به لباس ساخته شده اند.
سطح راه آهن راهنمای رام و سر جانبی تحت سخت شدن فرکانس متوسط و ماشینکاری نهایی آسیاب است.
ایستگاه پایین دارای یک نوع جدید از هواپیما کرومیوم سیاه است.
سر ریل مجهز به یک پیچ سرب برای انتقال افقی و عمودی است.
صفحه پنتاگونال برج پیون، قدرت بالا و سفتی در موقعیت شاخص را تضمین می کند.
روان کردن متقاطع با روغن از طریق یک پمپ دستی فراهم می شود.
پارامتر ماشین
| مدل |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| حداکثر قطر چرخش پشت ابزار عمودی (ملی متر) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| قطر میز کار (ملی متر) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| حداکثر ارتفاع قطعه (ملی متر) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| حداکثر وزن قطعه (کیلوگرم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| محدوده سرعت چرخش میز کار (rpm) |
30 تا 260 |
20 تا 180 |
6.3-200 |
۱۵- ۱۶۰ |
3.2-100 |
2.2-70 |
| سری تغذیه |
بدون گام |
بدون گام |
بدون گام |
بدون گام |
بدون گام |
بدون گام |
| محدوده تغذیه در حالت استراحت ابزار (mm/min) |
0.25-90 |
0.25-90 |
0.8 تا 86 |
0.25-90 |
0.8 تا 86 |
0.8 تا 86 |
| مسیر پرتو متقاطع (ملی متر) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| حرکت افقی جا بند ابزار (ملی متر) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| حرکت عمودی جا بند ابزار (ملی متر) |
450 |
500 |
650 |
750 |
800 |
800 |
| اندازه قطعه ی میله ی برش (ملی متر) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| قدرت موتور اصلی (kW) |
11 |
15 |
22 |
15 |
30 |
30 |
ماشین چرخ دار عمودیویژگی:
میز استفاده از دقت بالا فشار توپ رول راهنمای و راهنمای اسلاید در 1.6 متر قطر.
ریل متقاطع ستون از آهن ریخته ای خاکستری با قدرت بالا و مقاومت در برابر لباس استفاده می کند.
جفت های خیالی از مسیرهای هدایت در جهت افقی و عمودی آهن ریخته خاکستری مقاوم به لباس را اتخاذ می کنند.
سطح راهبری رام ریل، سر جانبی استفاده از فرکانس متوسط سخت رولینگ آسیاب پایان ماشینکاری.
صفحه کرومی سیاه از نوع جدید برای دکمه سازی
سر ریل با پیچ سرب برای انتقال افقی و عمودی طراحی شده است.
قرار دادن شاخص صفحه پنتاگونال برج با قدرت بالا و سفتی.
روان کردن صلیب با روغن توسط پمپ دستی تامین می شود.
