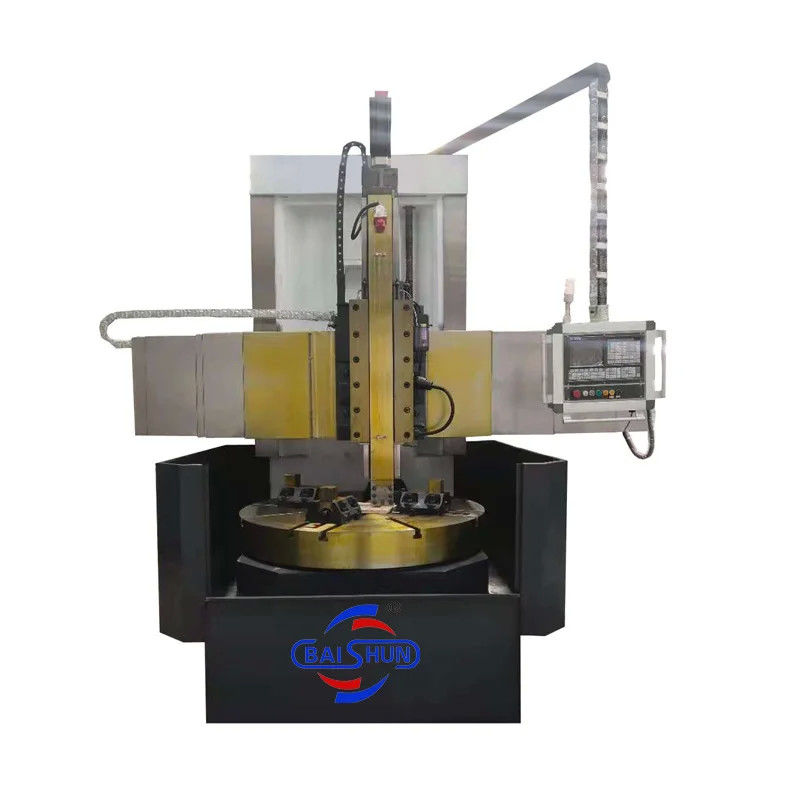

CNC واحد ستون چرخ دار برج ماشین آلات ابزار چرخ دار عمودی برای برش فلز سنگین

Name: CNC واحد ستون چرخ دار برج ماشین آلات ابزار چرخ دار عمودی برای برش فلز سنگین
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5116
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY

شماره مدل: CK5116

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

قیمت: $26,000.00/sets 1-1 sets

جزئیات بسته بندی: 1. Outside we will pack the product with plasitic to prevent wet. 1. برای جلوگیری از خیس ش

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
چرخ چرخ CNC تک ستون,ابزار ماشین آلات برج چرخ دار عمودی
,
Turret Machining Tool Vertical Lathe

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

2600

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

260 دور در ساعت

سوراخ دوک (mm):

105

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور اسپیندل (کیلو وات):

30

تعداد دوک ها:

مجرد

تعداد محورها:

2

سفر (محور X) (میلی متر):

۹۱۶ میلی متر

سفر (محور Z) (میلی متر):

800 میلی متر

دقت موقعیت یابی (میلی متر):

0.005 ±

تکرارپذیری (X/Y/Z) (mm):

0.003 ±

ابعاد ((L*W*H):

2080*2621*3515mm

وزن (کیلوگرم):

7000

حداکثر ارتفاع قطعه ووک:

1200 میلی متر

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):

2600

Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):

260 دور در ساعت

سوراخ دوک (mm):

105

عرض تخت (میلی متر):

250 میلی متر

قدرت موتور اسپیندل (کیلو وات):

30

تعداد دوک ها:

مجرد

تعداد محورها:

2

سفر (محور X) (میلی متر):

۹۱۶ میلی متر

سفر (محور Z) (میلی متر):

800 میلی متر

دقت موقعیت یابی (میلی متر):

0.005 ±

تکرارپذیری (X/Y/Z) (mm):

0.003 ±

ابعاد ((L*W*H):

2080*2621*3515mm

وزن (کیلوگرم):

7000

حداکثر ارتفاع قطعه ووک:

1200 میلی متر

CNC واحد ستون چرخ دار برج ماشین آلات ابزار چرخ دار عمودی برای برش فلز سنگین

سرعت بالا حرفه ای فلز CNC عمودی چرخ دار تورنت اقتصادی چرخ دار

توضیحات محصول

چرخ دنده عمودی CNC ، همچنین به عنوان مرکز چرخش عمودی شناخته می شود ، یک ابزار ماشین است که برای چرخش و برش قطعات فلزی با دقت و کارایی بالا استفاده می شود.

چرخ دنده عمودی CNC دارای یک چرخ دنده عمودی است که قطعه کار را نگه می دارد و می چرخاند. آنها به طور گسترده ای در صنعت تولید برای تولید اجزای بزرگ و سنگین مانند دنده ها، توربین ها،و قطعات هوافضاآنها به ویژه برای چرخش قطعات با نسبت ابعاد بالا مفید هستند.

علاوه بر این، چرخ های عمودی CNC بسیار خودکار هستند و می توانند برای انجام طیف گسترده ای از عملیات ماشینکاری مانند چرخش، حفاری، سوراخ کردن، رشته زدن و آسیاب برنامه ریزی شوند.با حداقل دخالت انسان.

به طور کلی، چرخ های عمودی CNC یک ابزار ماشینکاری متنوع و کارآمد هستند که قابلیت های دقیق و اتوماسیون بالا را ارائه می دهند.و به همین دلیل آنها را به یک جزء ضروری از فرآیندهای تولید مدرن تبدیل می کند..

پارامتر ماشین

مدل CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A

حداکثر قطر چرخش پشت ابزار عمودی (ملی متر) 800 1200 1200 1600 2000 2600

قطر میز کار (ملی متر) 700 1000 1000 1400 1800 2200

حداکثر ارتفاع قطعه (ملی متر) 800 1000 1000 1200 1250 1400

حداکثر وزن قطعه (کیلوگرم) 1500 1500 3200 3200 8000 8000

محدوده سرعت چرخش میز کار (rpm) 30 تا 260 20 تا 180 6.3-200 ۱۵- ۱۶۰ 3.2-100 2.2-70

سری تغذیه بدون گام بدون گام بدون گام بدون گام بدون گام بدون گام

محدوده تغذیه در حالت استراحت ابزار (mm/min) 0.25-90 0.25-90 0.8 تا 86 0.25-90 0.8 تا 86 0.8 تا 86

مسیر پرتو متقاطع (ملی متر) 500 1000 650 1200 890 1090

حرکت افقی جا بند ابزار (ملی متر) 500 700 700 900 1115 1400

حرکت عمودی جا بند ابزار (ملی متر) 450 500 650 750 800 800

اندازه قطعه ی میله ی برش (ملی متر) 30*40 30*40 30*40 30*40 30*40 30*40

قدرت موتور اصلی (kW) 11 15 22 15 30 30

ساختار اصلی ماشین چرخ دار عمودی:

1ابزار ماشینی: اجزای اصلی ابزار ماشینی (پای پیچ، پایه، میز کار، پرت، پشت سر اسلاید عمودی، جعبه ابزار جانبی، جعبه تغذیه،جعبه دنده اصلی) از آهن گچ قوی با استفاده از تکنولوژی شن رزین ساخته شده اند.

2محرک اصلی: چرخش میز کار توسط موتور الکتریکی اصلی با کاهش گیر و یک سیستم کنترل سرعت الکترومغناطیسی برای تنظیم سرعت کار می کند.

3. اسلاید عمودی و مکانیسم تغذیه اسلاید عمودی: RAM از ماده HT250 ساخته شده است که به خاطر خواص مکانیکی عالی آن شناخته شده است.

4ساختار پایه میز کار: میز کار از یک ساختار چرخ دار بلند استفاده می کند که توسط لگن های بالندری دو ردیف با دقت بالا برای تراز شعاعی پشتیبانی می شود.

5. بیام: بیام با استفاده از یک حرکت، با فشار هیدرولیکی برای کلیمپ، ثابت و آزاد می شود.

6سیستم هیدرولیک: سیستم هیدرولیک از اجزای کنترل قابل اعتماد از تولید کنندگان مشهور، هم داخلی و هم بین المللی استفاده می کند.

7- روان کردن ماشین ابزار: ماشین ابزار به طور خودکار روغن را در فواصل مشخص برای روان کردن قطب و قطعات متحرک فراهم می کند.

8حفاظت از ابزار ماشین: قطعات متحرک ابزار ماشین مجهز به یک زنجیره امنیتی جامع و سیستم قفل هستند.

9سیستم کنترل الکتریکی:

a) منبع برق: جریان سه فاز 380V±10٪، 50Hz.

ب) طراحی الکتریکی دستگاه ابزار مطابق با استانداردهای طراحی بین المللی است.
