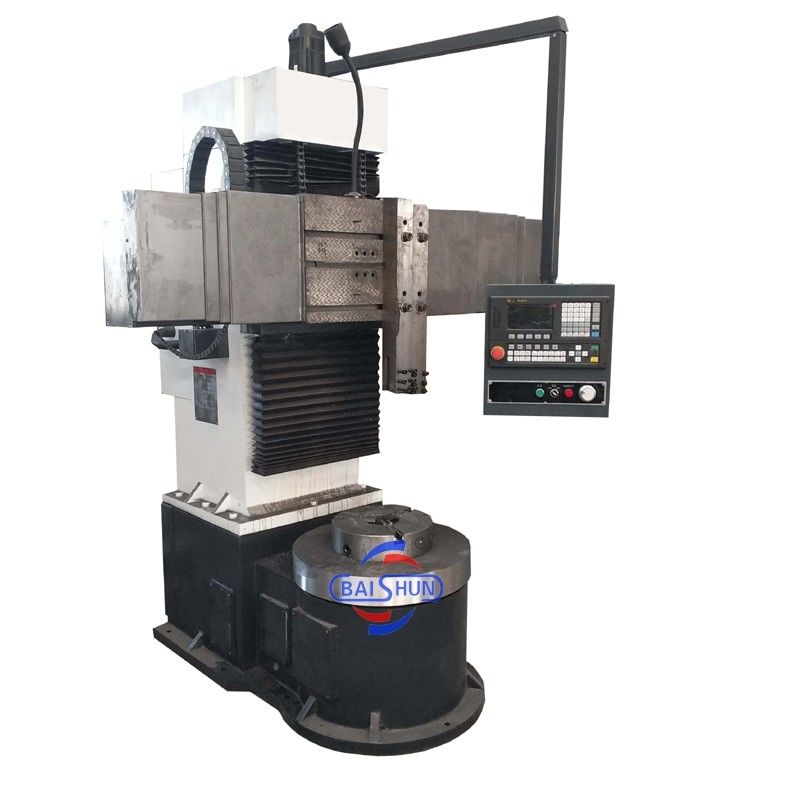

قطعه ی تک ستون اتوماتیک CNC برج عمودی چرخ چرخ آهن ریخته قطعه ی فلز فولاد

Name: قطعه ی تک ستون اتوماتیک CNC برج عمودی چرخ چرخ آهن ریخته قطعه ی فلز فولاد
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5112
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY

گواهی: CE，ISO

شماره مدل: CK5112

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 SET

قیمت: negotiable

جزئیات بسته بندی: صادرات بسته استاندارد چوبی مورد یا مذاکره با مشتریان

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                چرخ چرخ عمودی از آهن ریخته,چرخ چرخ اتوماتیک عمودی برج, Automatic Vertical Turret Lathe


Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	2600	قدرت موتور اسپیندل (کیلو وات):	30
تعداد محورها:	2	سفر (محور X) (میلی متر):	1000 میلی متر
سفر (محور Z) (میلی متر):	700 میلی متر	دقت موقعیت یابی (میلی متر):	0.005 ±
تکرارپذیری (X/Y/Z) (mm):	0.003 ±	ابعاد ((LWH):	۲۳۶۰۲۲۸۰۲۸۰۰ میلی متر
ایستگاه های پست ابزار:	4	وزن (کیلوگرم):	8000

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	2600
قدرت موتور اسپیندل (کیلو وات):	30
تعداد محورها:	2
سفر (محور X) (میلی متر):	1000 میلی متر
سفر (محور Z) (میلی متر):	700 میلی متر
دقت موقعیت یابی (میلی متر):	0.005 ±
تکرارپذیری (X/Y/Z) (mm):	0.003 ±
ابعاد ((LWH):	۲۳۶۰۲۲۸۰۲۸۰۰ میلی متر
ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	8000

قطعه ی تک ستون اتوماتیک CNC برج عمودی چرخ چرخ آهن ریخته قطعه ی فلز فولاد

توضیحات محصول

چین فروش داغ چند منظوره CNC عمودی چرخ دار مناسب برای پردازش فلز آهن، فلز غیر آهن و مواد غیر فلزی جزئی،و می تواند پردازش چرخش چهره پایان را به دست آورد، داخل و خارج از سطح استوانه ای، داخل و خارج از سطح مخروطی دایره ای و حفاری، گسترش، ریمینگ سوراخ. انتقال اصلی توسط موتور servo spindle AC هدایت می شود،تغییر دنده های هیدرولیکی و تنظیم سرعت دو دنده. ميز کار دستي چهار فک تک حرکت است

1طرح کلی

ابزار ماشین به طور عمده توسط میز، پایه میز، ستون، مهره، ورودی چاقو ساختار قاب. پایه ابزار ماشین استفاده می شود HT250 آهن ریخته شده، استفاده از فرآیند شن و ماسه رزین، ریخته شده پس از آتش گوجه،پردازش خشن پس از درمان پیری (پیری مصنوعی و پیری لرزش). کیفیت ریختن و قابل اعتماد بدون ترک، منافذ، کوچک شدن و بافت سفید دهان، ریختن توسط آتش پخته شدهدرمان پیری با یک سازمان پایدار برای اطمینان از استفاده از ماشین در طول ثبات گواهینامه کیفیت محصول برای ارائه گزارش تجزیه و تحلیل ترکیب شیمیایی آهن ذوب شده، گزارش درمان گرما و منحنی زمان درجه حرارت درمان گرما.

2. محرک اصلي

موتور اصلی اصلی، از طریق جعبه گیر 16 سرعت برای تبدیل سرعت.دنده های موجود در جعبه خاموش و زمین برای اطمینان از دقت و کارایی انتقال و کاهش صدا و کاهش لرزش.

3. میز کار

جدول شامل میز، پایه میز، اجزای پیچ و مکانیسم انتقال، میز و پایه میز برای پردازش کل ریخته گری است.سطح میز راهنما با یک صفحه راهنما آلومینیوم آلیاژ تزئین شده است و یک روغن فشار بین ریل های راهنما تزریق می شود تا یک ریل فشار پویا را تشکیل دهد. پس ميز ظرفیت حمل و گردش دقت بالا

4.برق ها

در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است. در حال حرکت بالا و پایین بر روی ستون است.نصب یک مجموعه از پمپ روغن روان کننده خودکار در پرتو، با توجه به نیاز به روغن کردن سطح ریل.

5قاب چاقو عمودی

محور Z، محور Z توسط محرک سرو موتور، از طریق کاهش دهنده سیاره ای برای افزایش گشتاور،توسط سوئیچ کلاچ الکترومغناطیسی کنترل دو محور و قفل یکدیگر برای دستیابی به انواع پردازش پیچیده.

6سیستم هیدرولیک

سیستم هیدرولیکی شامل: سیستم فشار پویا میز، سیستم انتقال محرک اصلی، کلیمپ بیام و سیستم هیدرولیکی، سیستم تعادل هیدرولیکی فریم چاقوی عمودی است.سیستم هیدرولیکی ضروری است، روانکاری ماشین، ثبات داینامیک فشار ریل، برای اطمینان از ثبات سیستم هیدرولیک و قابل تعویض.

پارامتر ماشین

مدل	CK518	CK5112Q	CK5112A	CK5116Q	CK5120A	CK5126A
حداکثر قطر چرخش پشت ابزار عمودی (ملی متر)	800	1200	1200	1600	2000	2600
قطر میز کار (ملی متر)	700	1000	1000	1400	1800	2200
حداکثر ارتفاع قطعه (ملی متر)	800	1000	1000	1200	1250	1400
حداکثر وزن قطعه (کیلوگرم)	1500	1500	3200	3200	8000	8000
محدوده سرعت چرخش میز کار (rpm)	30 تا 260	20 تا 180	6.3-200	۱۵- ۱۶۰	3.2-100	2.2-70
سری تغذیه	بدون گام	بدون گام	بدون گام	بدون گام	بدون گام	بدون گام
محدوده تغذیه در حالت استراحت ابزار (mm/min)	0.25-90	0.25-90	0.8 تا 86	0.25-90	0.8 تا 86	0.8 تا 86
مسیر پرتو متقاطع (ملی متر)	500	1000	650	1200	890	1090
حرکت افقی جا بند ابزار (ملی متر)	500	700	700	900	1115	1400
حرکت عمودی جا بند ابزار (ملی متر)	450	500	650	750	800	800
اندازه قطعه ی میله ی برش (ملی متر)	30*40	30*40	30*40	30*40	30*40	30*40
قدرت موتور اصلی (kW)	11	15	22	15	30	30
