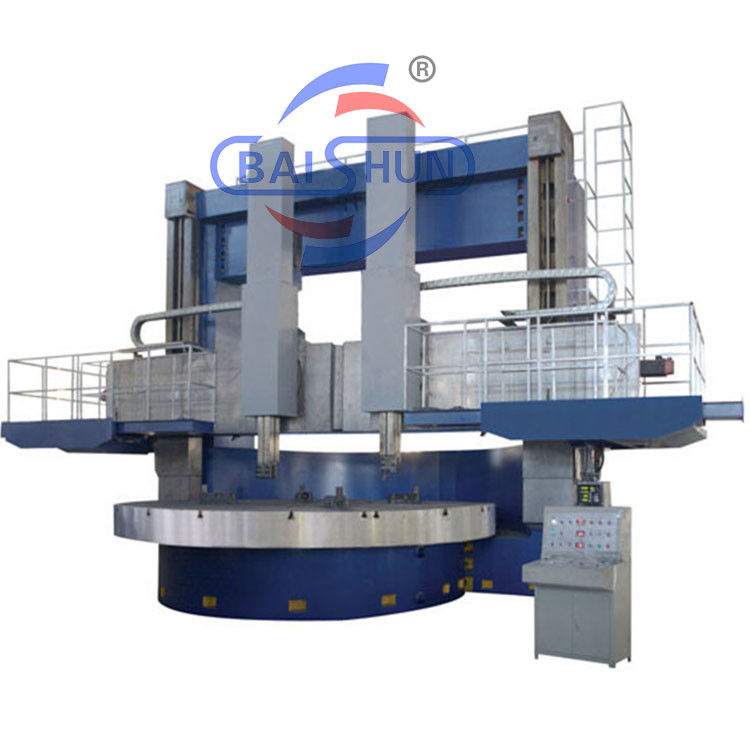

دو ستون CNC عمودی چرخ دنده CK5240 قطر چرخ دنده فلزی 4000mm

Name: دو ستون CNC عمودی چرخ دنده CK5240 قطر چرخ دنده فلزی 4000mm
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5225
Price: 96,300.00 USD
Availability: InStock

جزئیات محصول

محل منبع: هنان، چین

نام تجاری: BAISHUN MACHINERY

گواهی: CE，ISO

شماره مدل: CK5225

سند: بروشور محصول PDF

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 SET

قیمت: negotiable

جزئیات بسته بندی: 1. بیرون ما محصول را با پلاستیک بسته بندی می کنیم تا از خیس شدن جلوگیری کنیم.2. خارج از ماشین چرخ دا

زمان تحویل: 30-35 روز کاری

شرایط پرداخت: L/C، T/T، وسترن یونیون

قابلیت ارائه: 20 ست/ست در ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دو ستون عمودی چرخ دار ماشین,ماشین چرخ دار عمودی 4000 میلی متری, 4000mm Vertical Lathe Machine


Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	2500	Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	260 دور در ساعت
ظرفیت ماشینکاری:	وظیفه متوسط	سوراخ دوک (mm):	105
عرض تخت (میلی متر):	250 میلی متر	قدرت موتور اسپیندل (کیلو وات):	30
تعداد دوک ها:	مجرد	تعداد محورها:	2
سفر (محور X) (میلی متر):	1400 میلی متر	سفر (محور Z) (میلی متر):	1000 میلی متر
ابعاد ((LWH):	370056503950 میلی متر	ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	33000	نام محصول:	قطر چرخاندن فلز 4000mm مرکز چرخ دار ماشین آلات
حداکثر قطر چرخش:	2500 میلی متر	حداکثر ارتفاع قطعه ووک:	2000 میلی متر

Max. حداکثر Length of Workpiece (mm) طول قطعه کار (میلی متر):	2500
Max. حداکثر Spindle Speed (rpm) سرعت اسپیندل (دور در دقیقه):	260 دور در ساعت
ظرفیت ماشینکاری:	وظیفه متوسط
سوراخ دوک (mm):	105
عرض تخت (میلی متر):	250 میلی متر
قدرت موتور اسپیندل (کیلو وات):	30
تعداد دوک ها:	مجرد
تعداد محورها:	2
سفر (محور X) (میلی متر):	1400 میلی متر
سفر (محور Z) (میلی متر):	1000 میلی متر
ابعاد ((LWH):	370056503950 میلی متر
ایستگاه های پست ابزار:	4
وزن (کیلوگرم):	33000
نام محصول:	قطر چرخاندن فلز 4000mm مرکز چرخ دار ماشین آلات
حداکثر قطر چرخش:	2500 میلی متر
حداکثر ارتفاع قطعه ووک:	2000 میلی متر

دو ستون CNC عمودی چرخ دنده CK5240 قطر چرخ دنده فلزی 4000mm

دو ستون CNC عمودی چرخ دنده CK5240 قطر چرخ دنده فلزی 4000mm

چرخ دو ستون عمودی یک تجهیزات پیشرفته با ادغام مکانیکی-برقی- هیدرولیک است که فلسفه طراحی جدید و فناوری تولید را جذب می کند.این روش طراحی بهینه سازی CAD را اتخاذ می کند، اجزای کاربردی پیشرفته در داخل و خارج از کشور را مجهز می کند. در ساختار، قدرت قوی، سفتی پویا و جامد بالا، دقت بالا، بار سنگین، کارایی بالا،عمر طولانیمشخصات فنی اصلی هر قطعه ماشین مطابق با استانداردهای مربوطه ملی است.

ماشین دارای پایه میز کار، میز کار، جعبه انتقال اصلی، قاب گانتری، پرت، جا ابزار رام، جعبه تغذیه، سیستم الکتریکی، ایستگاه عملیاتی، سیستم هیدرولیکی، دستگاه محافظت و غیره است.

چرخ دنده عمودی CNC ، همچنین به عنوان مرکز چرخش عمودی شناخته می شود ، یک ابزار ماشین است که برای چرخش و برش قطعات فلزی با دقت و کارایی بالا استفاده می شود.

چرخ دنده عمودی CNC دارای یک چرخ دنده عمودی است که قطعه کار را نگه می دارد و می چرخاند. آنها به طور گسترده ای در صنعت تولید برای تولید اجزای بزرگ و سنگین مانند دنده ها، توربین ها،و قطعات هوافضاآنها به ویژه برای چرخش قطعات با نسبت ابعاد بالا مفید هستند.

برای اطمینان از دقت و قابلیت تحمل بار ، چرخ دنده عمودی ستون دوگانه یک ساختار چرخ دنده کوتاه را اتخاذ می کند.میز کار مجهز به یک جریان ثابت هیدروستاتیک راهنمای، که روغن تحت فشار را از طریق توزیع کننده روغن معادل به حفره روغن تحت فشار ثابت می رساند. این طراحی دقت شعاعی و محوری میز کار را افزایش می دهد.

حرکت اصلی ماشین توسط یک سرو موتور AC هدایت می شود که ویژگی های پویایی عالی را فراهم می کند. میز کار همچنین دارای ظرفیت بیش از حد فوری است.حرکت محور تغذیه از طریق یک موتور سرو به دست می آید که یک ساختار پیچ توپ با دقت بالا را از طریق یک جعبه کاهش می دهد، که موقعیت دقیق را تضمین می کند.

پارامتر ماشین

مشخصات	واحد	CK5225	CK5231	CK5240Q	CK5240
حداکثر قطر چرخش	mm	2500	3150	4000	4000
حداکثر ارتفاع قطعه کار	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
حداکثر وزن قطعه کار	T	۱۰/۲۰	۱۰/۲۰	۱۰/۲۰	32
قطر میز کار	mm	2250	2830	۲۸۳۰/۳۱۵۰	3200/3600
محدوده سرعت میز	r/min	2-63	2-63	2-63	2-63
گام ها		16	16	16	16
حداکثر گشتاور میز کار	KN.m	63	63	63	100
عبور سریع از سر ریل	mm/min	4000	4000	4000	4000
حرکت عمودی سر راه آهن راست	. نه	35	35	35	40
حرکت عمودی سر راه آهن چپ	kn	30	30	30	30
نیروی برش محدوده از سر راه آهن راست	mm/min	1-50	1-50	1-50	1-50
نیروی برش محدوده از سر راه آهن راست	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
حرکت بازو	mm	1000	1000	1000	1250
بخش دست	mm	255×200	255×200	255×200	۲۴۰×۲۴۰
چرخش سر راه آهن سمت چپ و راست	°	±30°	±30°	±30°	±30°
بخش ابزار	mm	40×50	40×50	40×50	50×50
قدرت موتور اصلی	kw	55	55	55	75
ابعاد کلی	سانتی متر	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520
